موصل وكابلات قابلة للفصل 10-35 كيلو فولت

موصلات كابلات قابلة للفصل على الطراز الأوروبي
امتثال المنتج:
EN50180 "البطانات للمحولات المملوءة بالسوائل للجهد من 1 كيلو فولت إلى 36 كيلو فولت والتيارات من 250 أمبير إلى 1.25 كيلو أمبير"
EN50181 "المقابس للأجهزة بخلاف المحولات المملوءة بالسوائل للجهد من 1 كيلو فولت إلى 36 كيلو فولت والتيارات من 250 أمبير إلى 1.25 كيلو أمبير"
IEC60502.4 "كابلات الطاقة ذات العزل المبثوق وملحقاتها للجهود المقدرة من 1 كيلو فولت إلى 30 كيلو فولت - الجزء 4: متطلبات اختبار الملحقات لكابلات الطاقة ذات الجهود المقدرة من 6 كيلو فولت إلى 30 كيلو فولت"
GB/T12706.4 "كابلات الطاقة ذات العزل المبثوق وملحقاتها للجهود المقدرة من 1 كيلو فولت إلى 35 كيلو فولت - الجزء 4: متطلبات اختبار الملحقات لكابلات الطاقة ذات الجهود المقدرة من 6 كيلو فولت إلى 35 كيلو فولت"
GB/T311.1 "تنسيق العزل - الجزء الأول: التعاريف والمبادئ والقواعد"
GB/T11032 "مانعات الصواعق من أكسيد المعدن لأنظمة التيار المتردد"

نظرة عامة على المنتج:
تُستخدم موصلات الكابلات القابلة للفصل ذات النمط الأوروبي على نطاق واسع في الوحدات الرئيسية الحلقية SF6، والمحطات الفرعية من النوع الصندوقي المدمج، وصناديق فرع الكابلات، والمعدات الكهربائية الأخرى.

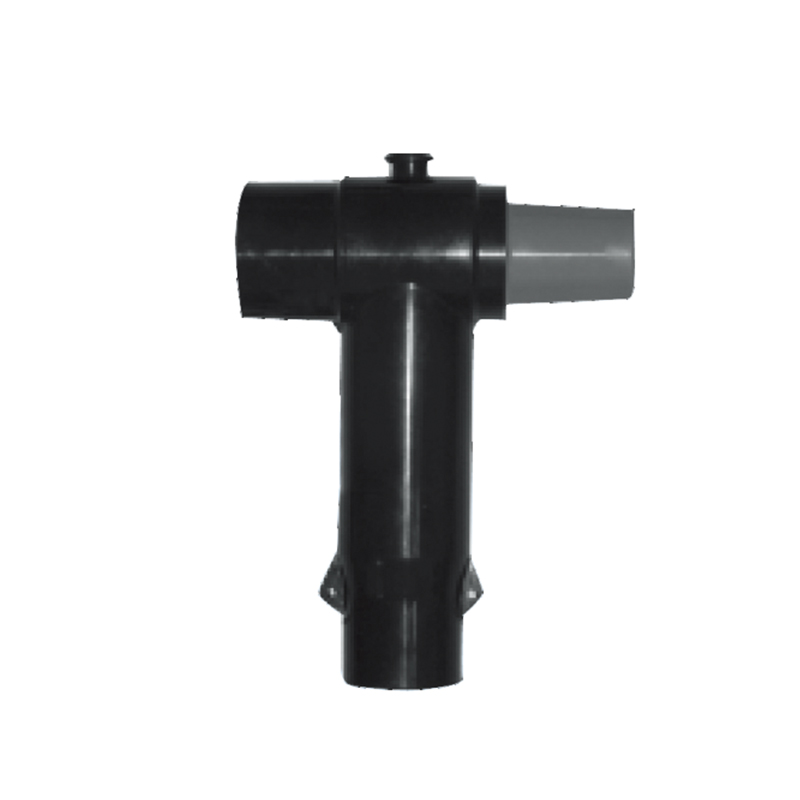

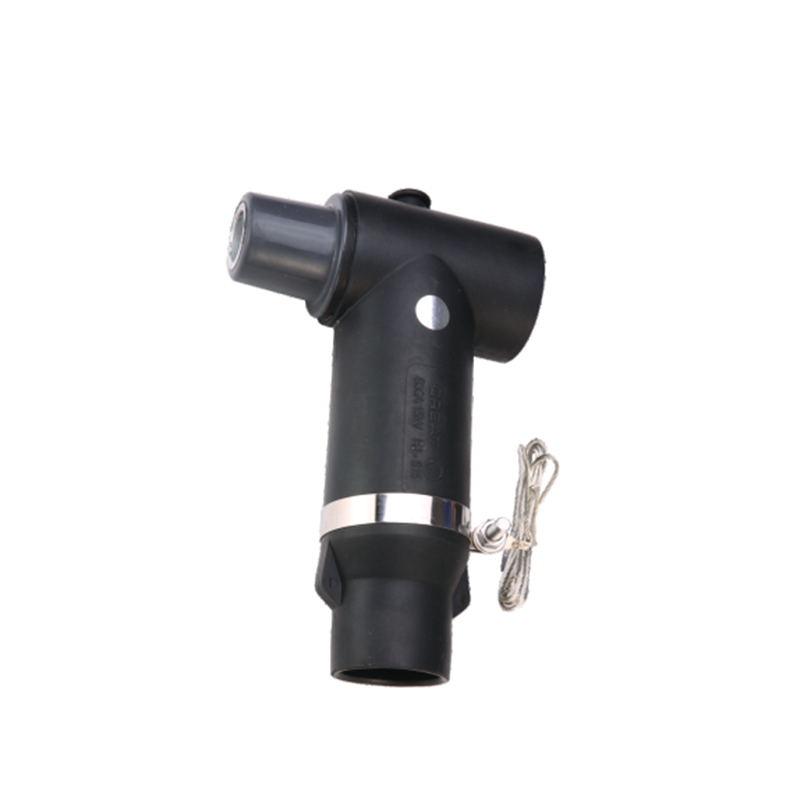

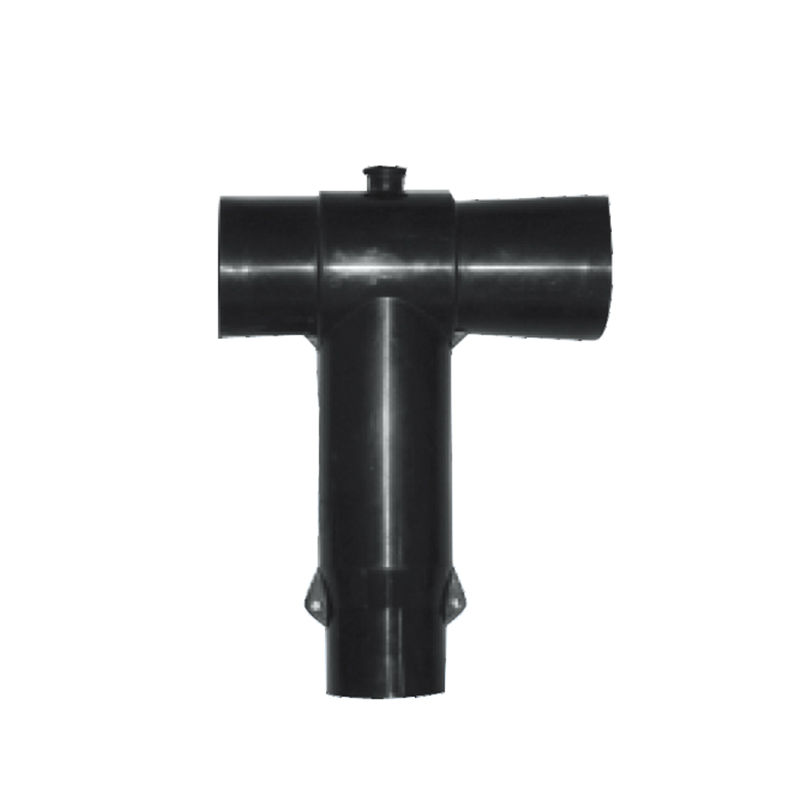

موصلات أمامية محمية، موصلات خلفية، مانعات الصواعق

امتثال المنتج:
EN50180 "البطانات للمحولات المملوءة بالسوائل للجهود من 1 كيلو فولت إلى 36 كيلو فولت والتيارات من 250 أمبير إلى 1.25 كيلو أمبير"
EN 50181 "المقابس للأجهزة بخلاف المحولات المملوءة بالسوائل للجهد من 1 كيلو فولت إلى 36 كيلو فولت والتيارات من 250 أمبير إلى 1.25 كيلو أمبير"
IEC60502.4 "كابلات الطاقة ذات العزل المبثوق وملحقاتها للجهود المقدرة من 1 كيلو فولت إلى 30 كيلو فولت - الجزء 4: متطلبات اختبار الملحقات لكابلات الطاقة ذات الجهود المقدرة من 6 كيلو فولت إلى 30 كيلو فولت"
GB/T12706.4 "كابلات الطاقة ذات العزل المبثوق وملحقاتها للجهود المقدرة من 1 كيلو فولت إلى 35 كيلو فولت - الجزء 4: متطلبات اختبار الملحقات لكابلات الطاقة ذات الجهود المقدرة من 6 كيلو فولت إلى 35 كيلو فولت"

ميزات المنتج:
موصلات كبلات أمامية/خلفية مركبة ثلاثية الطبقات قابلة للمس، قادرة على تشكيل فروع كابلات متعددة بأشكال مختلفة من خلال التوصيلات الأمامية والخلفية؛
يمكن أن تكون مجهزة بمؤشرات خطأ الدائرة القصيرة أو المؤشرات الحية لموقع الخطأ أو إشارة إلى حالة تنشيط الخط، كما تلبي أيضًا متطلبات مقارنة الطور؛
مستويات الجهد:
8.7/15 كيلو فولت، 12/20 كيلو فولت، 18/20 كيلو فولت، 18/30 كيلو فولت، 26/35 كيلو فولت
نماذج المنتج:
630A: SQJ-615 (الموصل الأمامي)، SHJ-615 (الموصل الخلفي)، HB-17/50 (مانع الصواعق)

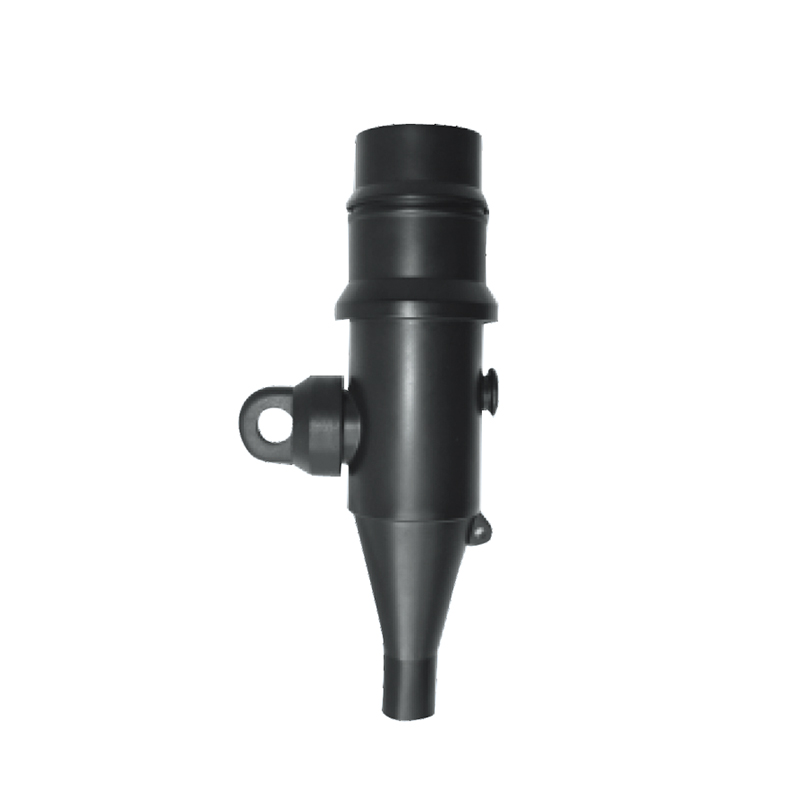

النمط الأوروبي مباشرة من خلال الموصلات (نوع ملموس)

نماذج المنتج:
250A: آر تي جي-224

مستويات الجهد:
8.7/15 كيلو فولت، 12/20 كيلو فولت

ميزات المنتج:
مناسبة للتركيب العمودي في البطانات القياسية ذات النمط الأوروبي 250 أمبير في الوحدات الرئيسية الحلقية، ووصلات الكابلات عالية الجهد لمحولات الجهد العالي؛
يمكن أن تكون مجهزة بمؤشرات خطأ الدائرة القصيرة أو المؤشرات الحية لموقع الخطأ أو إشارة إلى حالة تنشيط الخط، كما تلبي أيضًا متطلبات مقارنة الطور؛

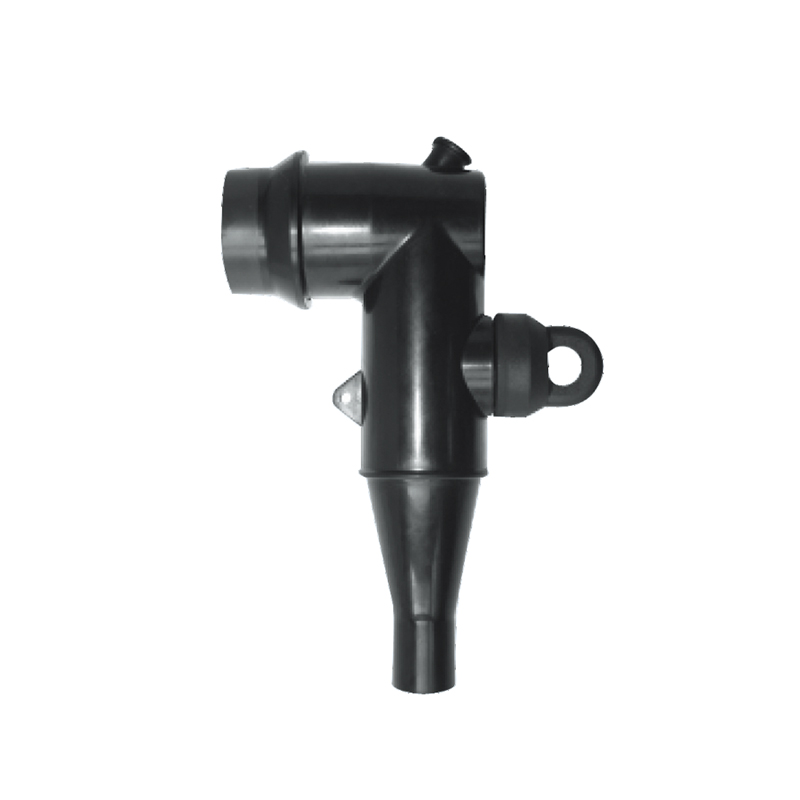

موصلات الكوع ذات النمط الأوروبي (نوع ملموس)

نماذج المنتج:
250A: آر تي جي-215

مستويات الجهد:
8.7/15 كيلو فولت، 12/20 كيلو فولت

ميزات المنتج:
مناسبة للتركيب الأفقي في البطانات القياسية ذات النمط الأوروبي 250 أمبير في الوحدات الرئيسية الحلقية، ووصلات الكابلات عالية الجهد لمحولات الجهد العالي؛
يمكن أن تكون مجهزة بمؤشرات خطأ الدائرة القصيرة أو المؤشرات الحية لموقع الخطأ أو إشارة إلى حالة تنشيط الخط، كما تلبي أيضًا متطلبات مقارنة الطور؛

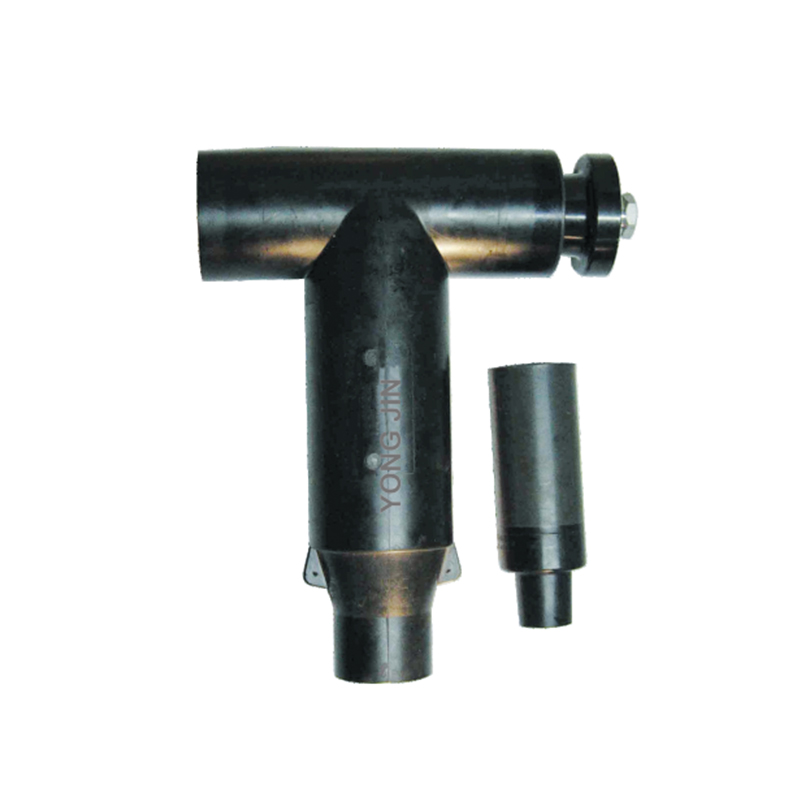

نهايات الكابلات من النوع T على الطراز الأمريكي

نطاق التطبيق:
مناسب لتوصيل كابلات الجهد المتوسط ​​بمعدات التوزيع المختلفة، ويستخدم في المحولات المثبتة على الوسادة على الطراز الأمريكي والوحدات الرئيسية الحلقية على الطراز الأمريكي.

مستويات الجهد:
8.7/15 كيلو فولت، 12/20 كيلو فولت

ميزات المنتج:
متوافق مع IEEE386-2006 وIEC60502.4-2010؛
منتج محمي بالكامل، قابل للمس. مادة مركبة من ثلاث طبقات من مخروط الإجهاد، والعزل، وأشباه الموصلات الخارجية؛
نقطة اختبار السعة لتأكيد حالة الخط النشطة؛

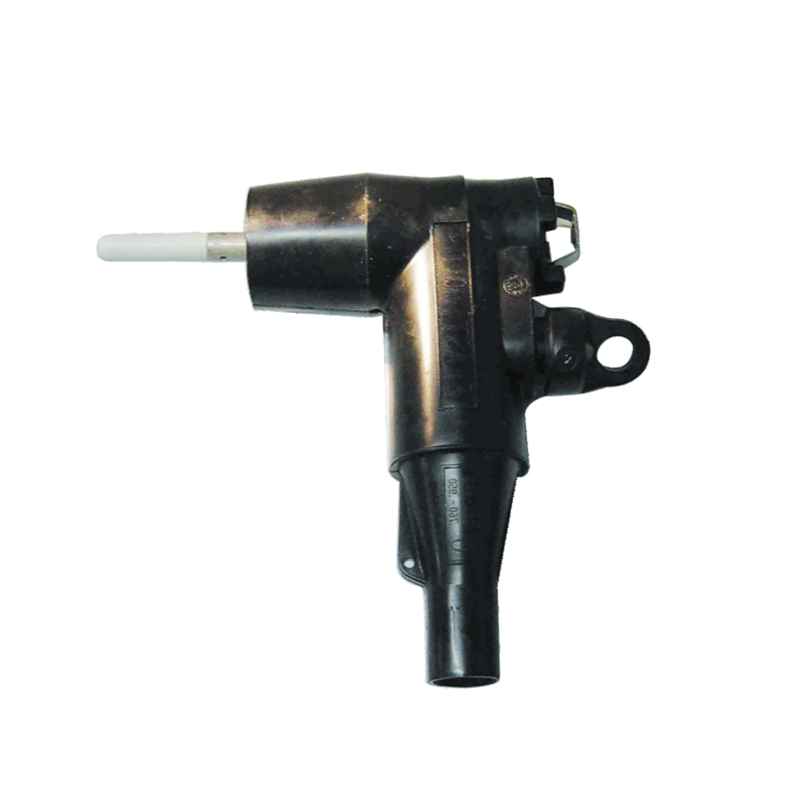

موصلات الكوع على الطراز الأمريكي

مستوى الجهد:
8.7/15 كيلو فولت (200 أمبير)

ميزات المنتج:
التصاق وثيق بين طبقة أشباه الموصلات الخارجية وطبقة العزل؛
مطاط EPDM عالي الجودة (أو مطاط السيليكون)؛
مخروط التحكم في الإجهاد الكهربائي.
نقطة اختبار السعة للكشف عن حالة عمل الدائرة.
