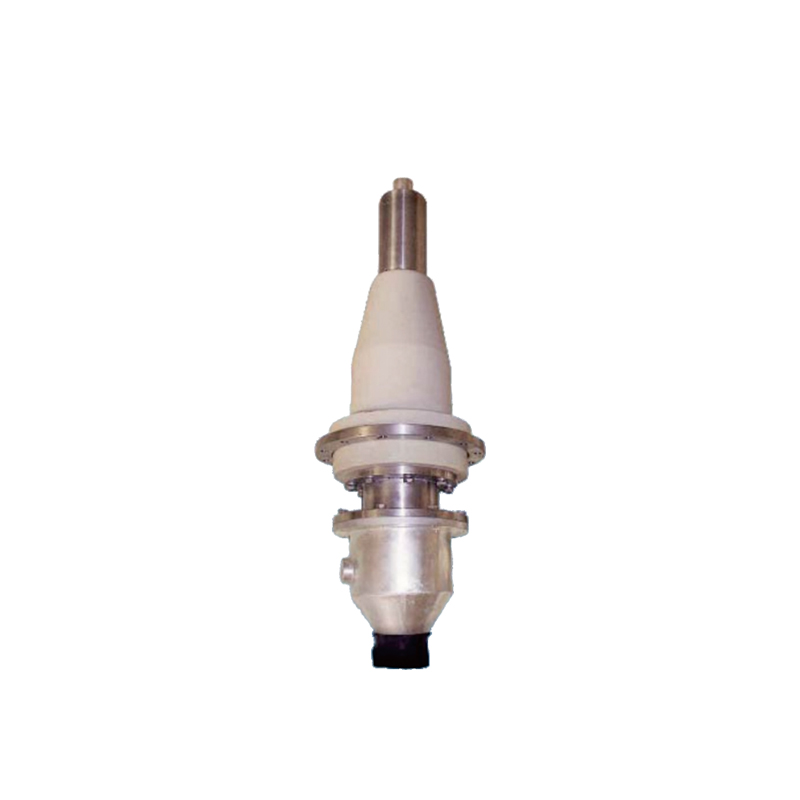

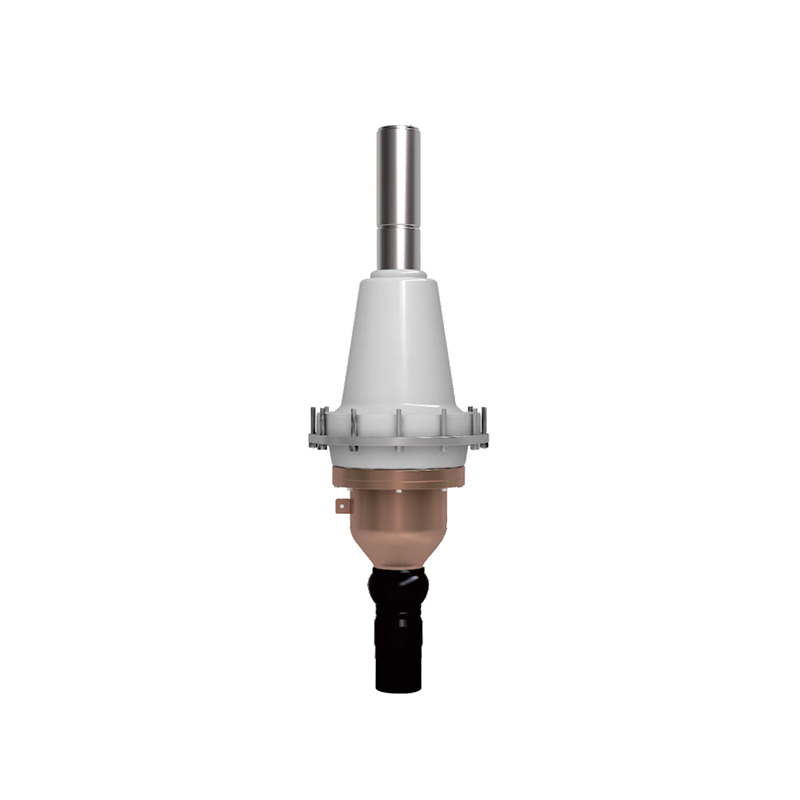

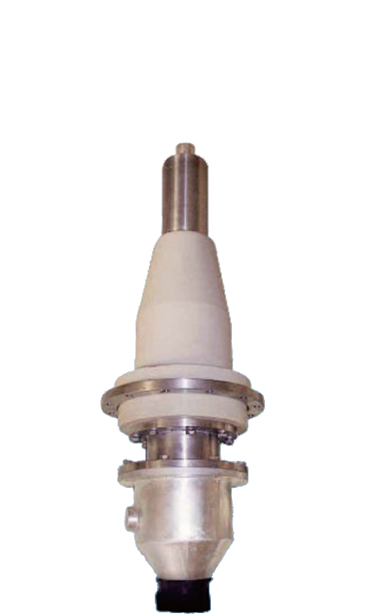

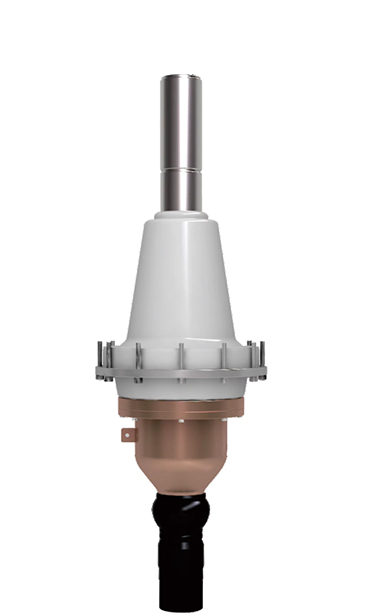

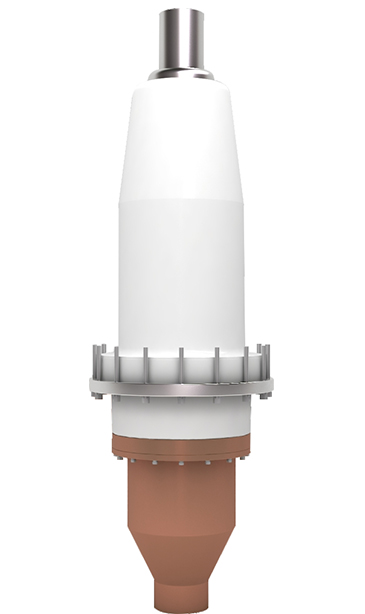

نهاية كابل GIS من النوع الجاف 66-220 كيلو فولت

مقدمة:
تم تصميم طرف كابل GIS من النوع الجاف 66-220 كيلو فولت بهيكل جاف تمامًا. إنه يتميز بتكوينات المكونات الإضافية والقابلة للتوصيل لقلب الكابل وغطاء الإيبوكسي، مما يجعل التثبيت والصيانة أكثر ملاءمة. إن عدم وجود أي وسط سائل أو غازي بالداخل يوفر مساحة كبيرة.

امتثال المنتج:
IEC60840: كابلات الطاقة ذات العزل المبثوق وملحقاتها للجهود المقدرة من 30 كيلو فولت (Um=36kV) إلى 150kV (Um=170kV)
IEC62067: كابلات الطاقة ذات العزل المبثوق وملحقاتها للجهود المقدرة من 150 كيلو فولت (Um=170kV) إلى 500kV (Um=550kV)
IEC62271-209: التوصيل بين مجموعة المفاتيح الكهربائية المغلقة بالمعدن المعزول بالغاز للجهود المقدرة التي تزيد عن 52 كيلو فولت وكابلات الطاقة العازلة المملوءة بالسوائل والمبثوقة
GB/T22078.3: كابلات الطاقة المعزولة XLPE وملحقاتها ذات الجهود المقدرة حتى 500 كيلو فولت، الجزء 3: ملحقات الكابلات
GB/T18890.3: كابلات الطاقة المعزولة XLPE وملحقاتها ذات الجهود المقدرة حتى 220 كيلو فولت، الجزء 3: ملحقات الكابلات
GB/T11017.3: كابلات الطاقة المعزولة XLPE وملحقاتها ذات الجهود المقدرة حتى 110 كيلو فولت، الجزء 3: ملحقات الكابلات
GB/T22381: التوصيل بين مجموعة المفاتيح الكهربائية المغلقة بالمعدن المعزول بالغاز للجهود المقدرة البالغة 72.5 كيلو فولت وما فوق وكابلات الطاقة العازلة المملوءة بالسوائل والمبثوقة

ظروف التشغيل:
الحالة أ:
الجهد المقدر: 64/110 كيلو فولت
الحد الأقصى لجهد التشغيل: 126 كيلو فولت
المقطع العرضي للكابل المطبق: 240-1600mm²
الحالة ب:
الجهد المقدر: 127/220 كيلو فولت
الحد الأقصى لجهد التشغيل: 252 كيلو فولت
المقطع العرضي للكابل المطبق: 240-2500mm²

ميزات المنتج:
مخروط التحكم في الإجهاد الكهربائي الجاهز: مصنوع من مطاط السيليكون السائل الخاص.
إيبوكسي ثنائي الفينول المتقدم: قالب مفرغ يوفر أداءً ميكانيكيًا وكهربائيًا.
ضغط زنبركي، تصميم جاف بالكامل: يلغي الحاجة إلى الوسائط العازلة، ويمنع تسرب الزيت أثناء التشغيل.
مراقبة درجة الحرارة الذكية: قادر على تركيب عناصر استشعار درجة الحرارة الذكية للمراقبة عبر الإنترنت لحالة تشغيل الكابل.
التثبيت الإضافي: الطريقة التقليدية حيث يتم تجميع المنتج بالكامل ثم إدخاله في حجرة طرفية كابلات مجموعة المفاتيح الكهربائية (المحول) GIS.
التثبيت القابل للتوصيل: طريقة مبتكرة حيث يتم تثبيت غلاف الإيبوكسي في حجرة طرف كابل مجموعة المفاتيح الكهربائية (المحول) GIS، متبوعًا بإدخال الكابل ومخروط الضغط في غلاف الإيبوكسي.
