معدات مكثفات الجهد العالي

إن معدات المكثفات ذات الجهد العالي الخاصة بنا عبارة عن نظام شامل يتكون من منتجات وحدات مكثفات متعددة، مما يمثل التكوين الهيكلي المعتمد بشكل شائع في الصناعة. هذا النظام متعدد الاستخدامات، ويقدم اختلافات في التصميم مثل التكوينات ذات الطبقة الواحدة، أو متعددة الطبقات، أو الصف الواحد، أو الصف المزدوج. يعتمد اختيار تكوين معين على عوامل مثل عدد وحدات المكثفات، ومساحة التثبيت المتاحة، ومتطلبات تخطيط الناقل، مع عدم وجود نمط ثابت يملي الاختيار.

سمات:

التركيب الهيكلي:

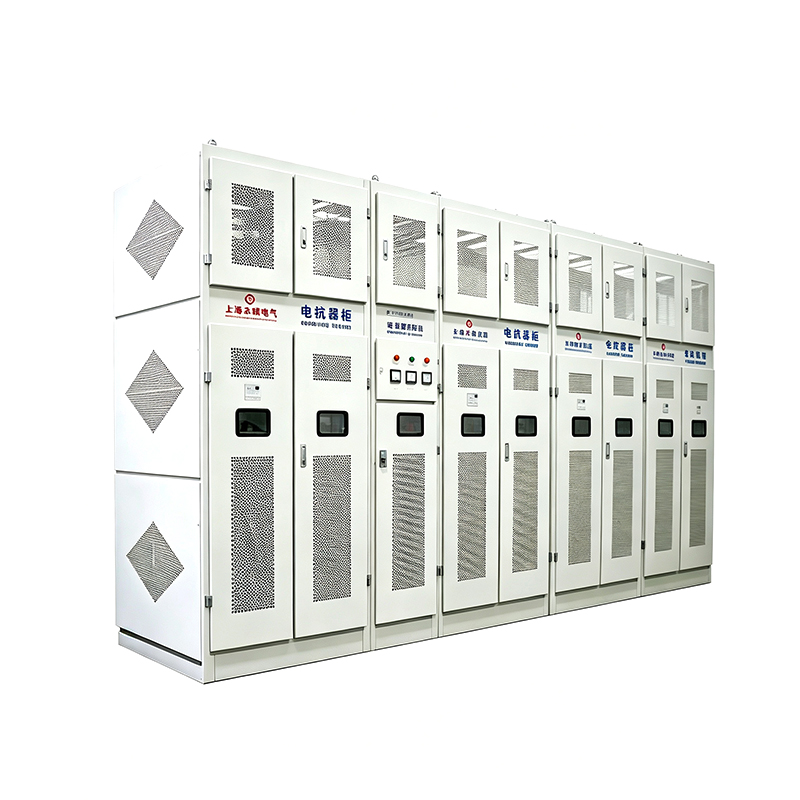

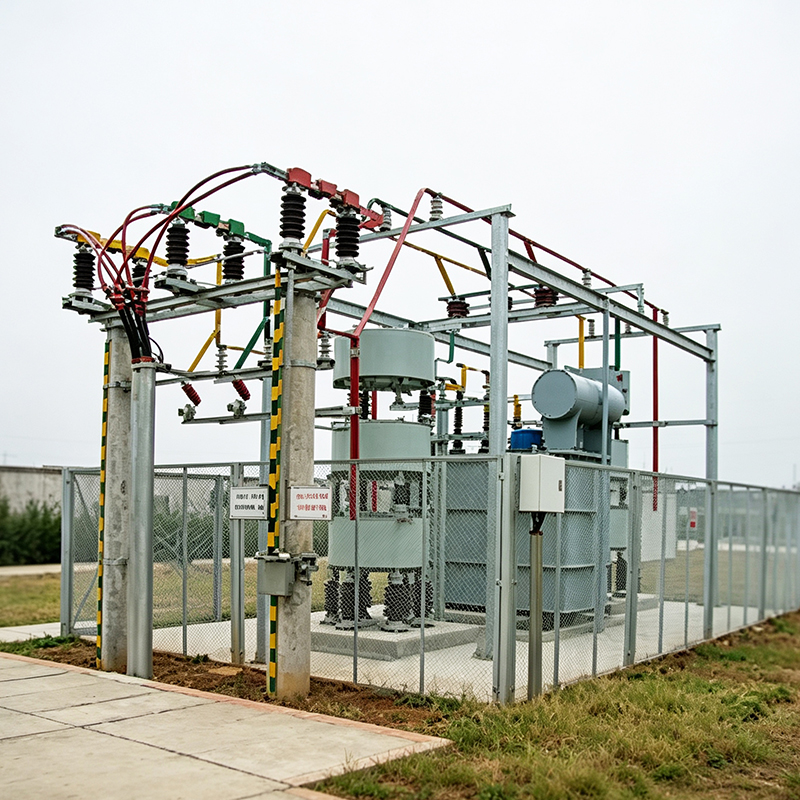

تتكون المعدات بشكل أساسي من مفاتيح العزل (التأريض)، والمكثفات المتوازية وأقواسها، والمفاعلات المتسلسلة، ومانعات زيادة أكسيد الزنك، وعدادات التفريغ، والصمامات الفردية لحماية المكثفات، وملفات التفريغ، وقضبان التوصيل، وعوازل الدعم، وخطوط التوصيل، وغيرها. اعتمادًا على بيئة التثبيت، يمكن تصنيف المعدات إلى تكوينات من نوع الخزانة الداخلية ونوع الإطار الخارجي. يتم تصنيع الوحدات الداخلية من نوع الخزانة من صفائح فولاذية ملفوفة على البارد عالية الجودة، وتم معالجتها باستخدام آلات CNC، ومغطاة بطلاء الرش. من ناحية أخرى، يتم تجميع الوحدات الخارجية من النوع الإطاري باستخدام عوارض وأعمدة ومكونات دعم مجلفنة بالغمس الساخن، ومتصلة في الموقع بمثبتات، ومجهزة بشبكات أمان مغمورة أو من الفولاذ المقاوم للصدأ وأبواب شبكية.

ظروف التشغيل:

ارتفاع التركيب والتشغيل لا يتجاوز 2000 متر فوق مستوى سطح البحر (يجب تحديد الارتفاع الذي يتجاوز 2000 متر أثناء الطلب).
نطاق درجة الحرارة المحيطة: -40 درجة مئوية إلى 45 درجة مئوية (يجب تحديد بيئات التشغيل الخاصة أثناء الطلب).
تكون مناطق التركيب خالية من الغبار الموصل أو المتفجر، والغازات أو الأبخرة الضارة، والاهتزازات الميكانيكية الشديدة.
مناسبة لكل من المنشآت الخارجية والداخلية.
طرق الحماية:

الحماية الأولية للأخطاء الداخلية:
حماية المصهر الداخلي: يتم توصيل كل مكون داخل المكثف بشكل تسلسلي بصمام خاص. عند فشل أحد المكونات، يتم قطع اتصال المصهر المقابل لعزل العنصر المعيب.
حماية الصمامات الخارجية: تستخدم الصمامات المتخصصة من نوع الطرد لحماية المكثف. عندما يصل معدل انهيار المكونات في وحدة المكثف إلى القيمة المحددة، يعمل المصهر، مع إشارة واضحة إلى عمله، بما يتوافق مع خصائص الانحناء الخاصة بغلاف المكثف.

الحماية الثانوية من الأخطاء الداخلية:
حماية التتابع: يوفر حماية احتياطية ضد الأخطاء الداخلية. ويشمل أشكالًا مختلفة من الحماية غير المتوازنة، مثل حماية جهد الدلتا المفتوح، والحماية التفاضلية للخط المحايد، والحماية التفاضلية للجهد الطولي، والحماية التفاضلية لجسر التيار المستعرض.

الحماية ضد تشوهات النظام:
حماية التيار الزائد
حماية التيار الزائد السريع
حماية الجهد الزائد
حماية الجهد المنخفض
حماية الزائد
حماية أرضية أحادية الطور

معايير الامتثال:
تتوافق معدات المكثفات عالية الجهد لدينا مع المعايير التالية:

GB/T11024.1: المكثفات لأنظمة طاقة التيار المتردد ذات الجهد المقدر أعلى من 1 كيلو فولت - المواصفات العامة والأداء والاختبارات ومتطلبات أمان الحصص لإرشادات التثبيت والتشغيل.
GB/T11024.4: المكثفات لأنظمة طاقة التيار المتردد ذات الجهد المقدر أعلى من 1 كيلو فولت - الصمامات الداخلية.
JB7112: مكثفات الجهد المحلي الجماعية.
GB50227: مواصفات التصميم لوحدات المكثفات.
DL/T840: الشروط الفنية للمكثفات المتوازية ذات الجهد العالي.
DL/T628: الشروط الفنية لطلب المكثفات المتوازية ذات الجهد العالي الجماعية.
DL/T604: الشروط الفنية لطلب معدات مكثفات الجهد العالي.

مع معدات المكثفات عالية الجهد الخاصة بنا، يمكنك ضمان أداء موثوق به وحماية قوية لأنظمتك الكهربائية، بما يلبي معايير الصناعة العالية والمتطلبات التنظيمية.
