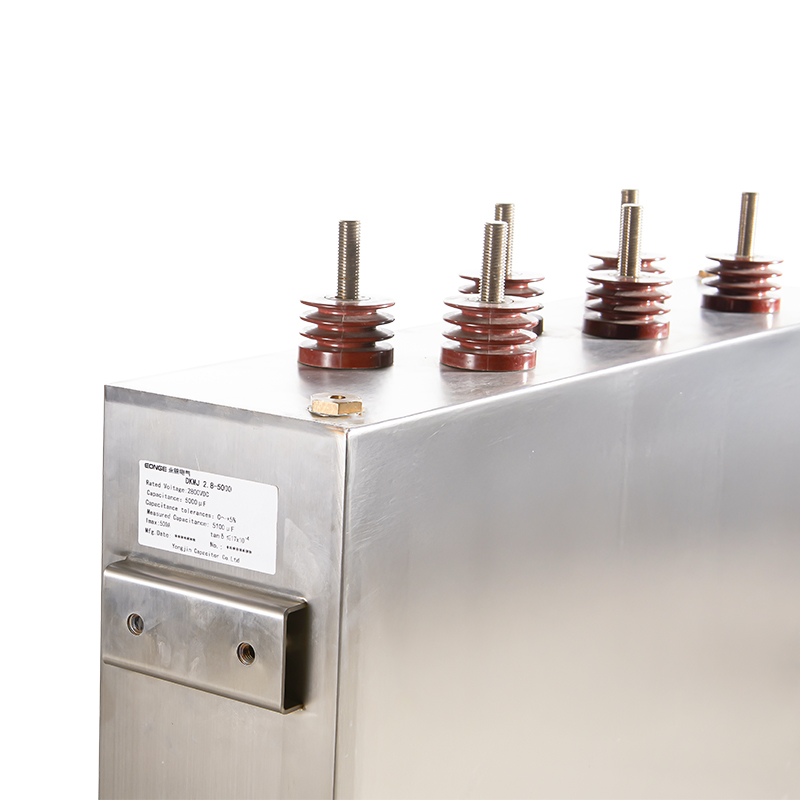

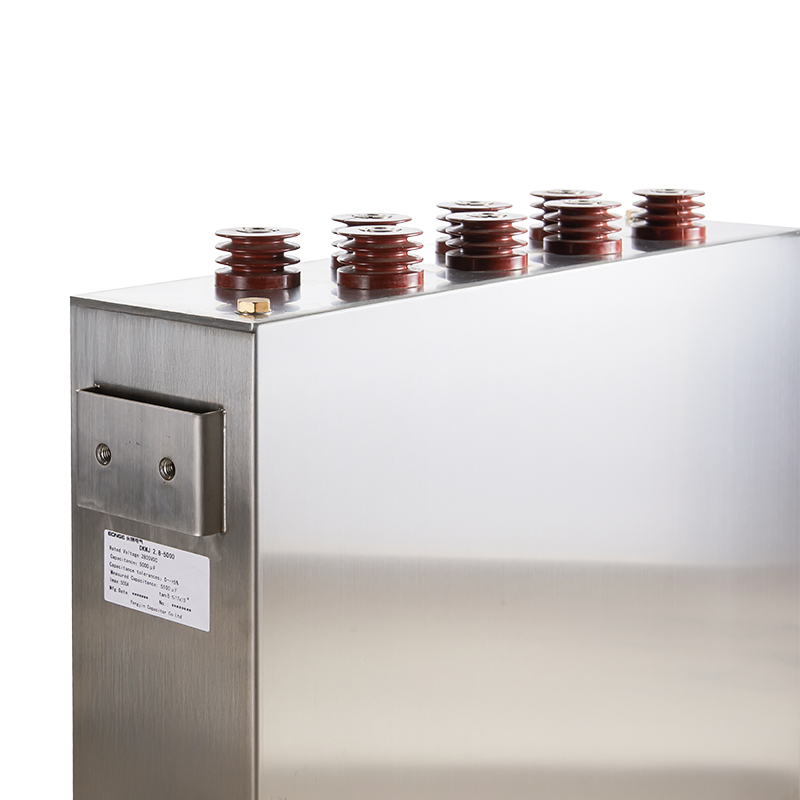

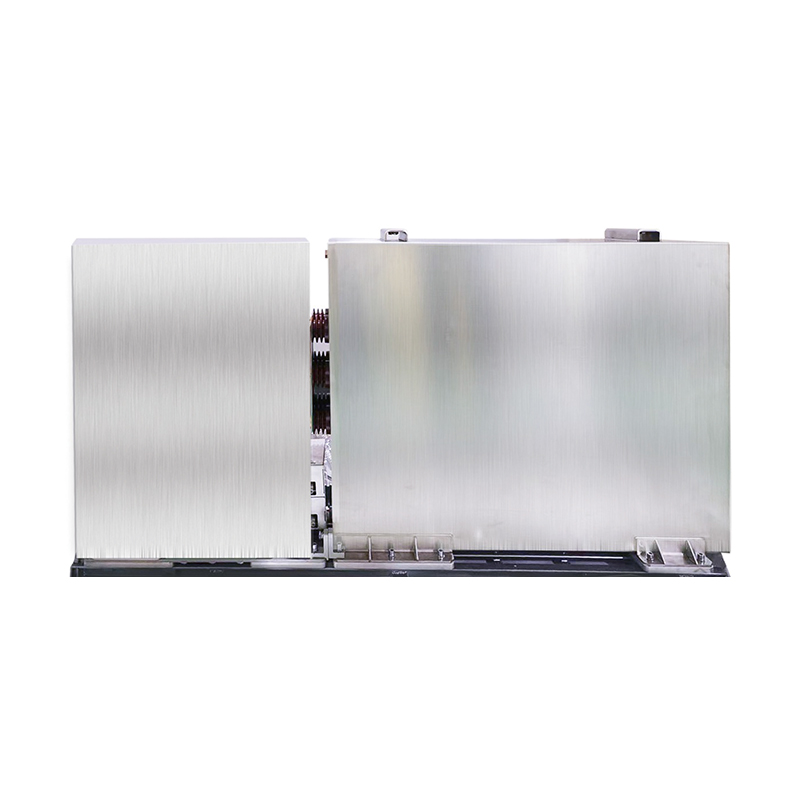

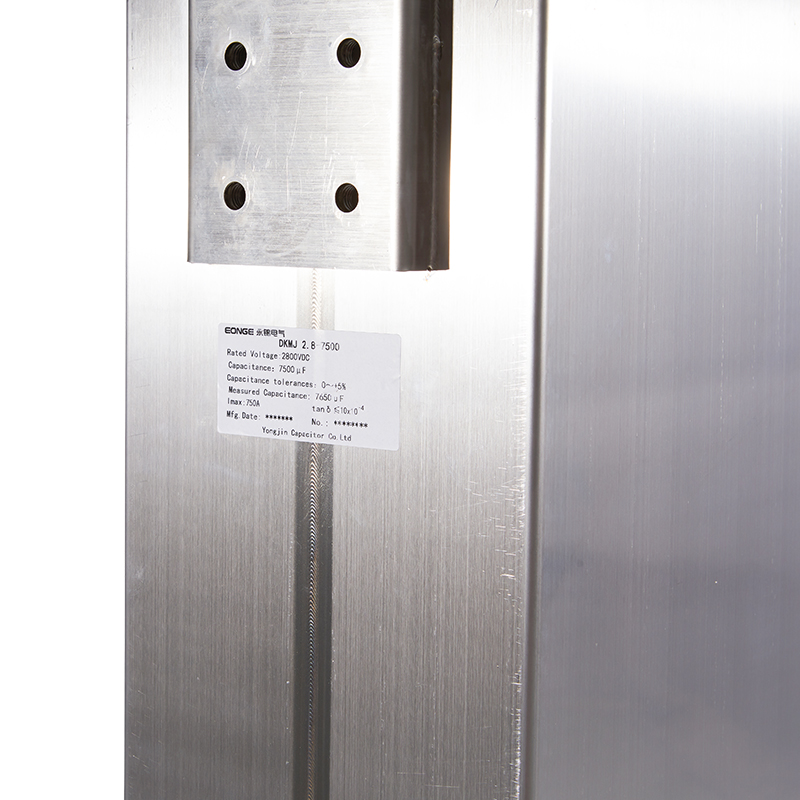

مكثفات DC-Link المرنة لصمامات محول VSC-HVDC

ميزات المنتج
المتطلبات الفنية العامة
المتطلبات الفنية الخاصة
عمر الخدمة الطويل: لا يقل عن 40 عامًا، ولا يتجاوز تغيير السعة 5%؛
متطلبات موثوقية عالية: معدل فشل منخفض، أقل من 100 FIT
متطلبات الحماية من الحرائق: النوع الجاف، الخالي من الزيت، ومتوافق مع درجة مثبطات اللهب UL-94V0؛
متطلبات مقاومة الانفجار: مجهزة بصمام تخفيف الضغط و/أو مفتاح الضغط.
المتطلبات الفنية الخاصة
ارتفاع الجهد تموج.
انخفاض الحث الذاتي ومقاومة سلسلة مكافئة منخفضة؛
تيار توافقي عالي
أبعاد المنتج
يتم دعم التصميم المخصص وفقًا للمتطلبات الهندسية.

التطبيق الأساسي:
تشكل مكثفات دعم التيار المستمر لنقل التيار المستمر المرن أحد المكونات المهمة لأنظمة نقل التيار المستمر المرنة. تم دمج هذه المكثفات في أبراج الصمامات جنبًا إلى جنب مع أجهزة التبديل - مثل IGBTs وIGCTs - وتشكل وحدات معيارية تعمل على تثبيت جهد ناقل التيار المستمر، وامتصاص التيارات المتموجة، وفي نفس الوقت حماية أجهزة التبديل (IGBTs، IGCTs، وما إلى ذلك).

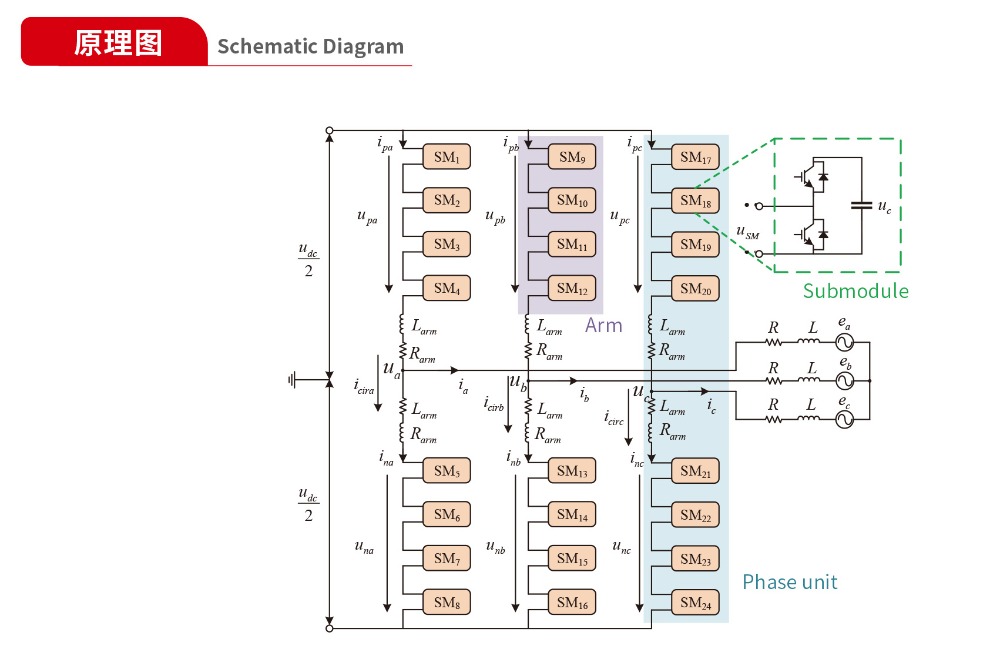

محول مصدر الجهد نقل التيار المباشر عالي الجهد (VSC-HVDC) هو نوع جديد من طرق نقل الطاقة يعتمد على محولات مصدر الجهد (VSC)، مقسمة بشكل أساسي إلى ثلاثة هياكل طوبولوجية: محول ذو مستويين وثلاثة مستويات ومحول معياري متعدد المستويات (MMC). تتمتع MMC بمزايا الخسارة المنخفضة والتوافقيات الصغيرة وقابلية التوسع الجيدة، وقد أصبحت الحل التقني السائد في مجال نقل VSC-HVDC. يتكون صمام تحويل MMC من وحدات ثلاثية الطور، وتتكون كل وحدة طور من أذرع الجسر العلوي والسفلي، ويتكون كل ذراع جسر من وحدات فرعية متعددة. يعد مكثف وصلة DC مكونًا مهمًا في الوحدة الفرعية. كعنصر تخزين طاقة على جانب التيار المستمر للمحول، فإنه يوفر جهد التيار المستمر للمحول، ويخفف تقلبات الجهد الجانبي للتيار المستمر أثناء أخطاء النظام، ويقلل تموج الجهد الجانبي للتيار المستمر، ويوفر دعم جهد التيار المستمر
-للطرف المتلقي. يعد مكثف وصلة التيار المباشر أمرًا ضروريًا للتشغيل الآمن والمستقر لصمام المحول وحتى نظام نقل الطاقة بالكامل.

التطبيقات الرئيسية:
يعد مكثف وصلة التيار المباشر لنقل VSC-HVDC أحد المكونات الرئيسية لنقل VSC-HVDC؛ إنها تشكل وحدة تحتوي على أجهزة تبديل المحول، مثل IGBT وIGCT، ويتم تطبيقها في برج الصمام لدعم جهد ناقل التيار المستمر، وامتصاص التيار المموج، وحماية سلامة أجهزة التبديل مثل IGBT وIGCT.
