مكثفات الجهد العالي

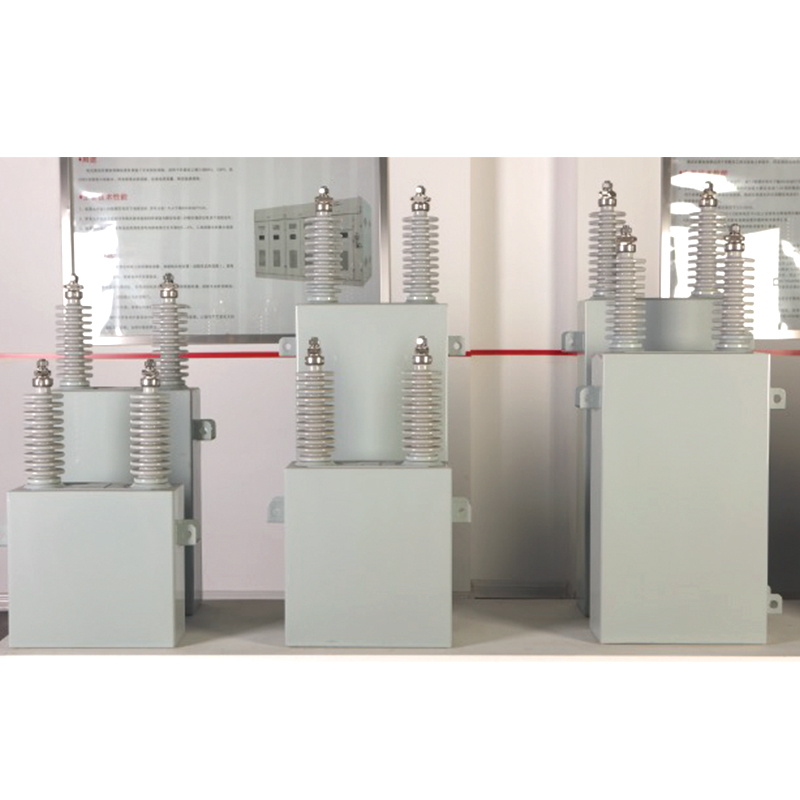

بنك المكثفات الموازية ذات الجهد العالي

الميزات والمزايا:
1. نطاق الجهد المقنن: 3 كيلو فولت ~ 24 كيلو فولت.
2. نطاق القدرة المقدرة: 30kvar ~ 800kvar.
3. يستخدم المنتج طبقة البولي بروبيلين الخشنة ذات الوجهين ورقائق الألومنيوم ذات الجودة العالية، مع سائل قابل للتحلل الحيوي وقوة عزل عالية كمادة مشربة، مما يظهر أداء مثل فقدان العزل الكهربائي المنخفض وعمر الخدمة الطويل.
4. ضمان المعدات المتقدمة: تمتلك الشركة عمليات ومعدات متقدمة، مما يضمن جودة المنتج الشاملة مع تحسين عمر المنتج بشكل فعال.
5. الطي التلقائي لرقائق الألومنيوم: يتم طي أقطاب رقائق الألومنيوم لعناصر المكثف تلقائيًا عند الأطراف والحواف، مما يحسن توزيع المجال الكهربائي عند حافة لوحة القطب ويعزز مستوى التفريغ الجزئي للمكثف.
6. حماية المصهر الداخلي: يعمل المصهر الداخلي كخط دفاع عن العناصر، ويتم وضعه بين عنصرين في هيكل مخفي، مما يزيل تمامًا ظواهر مثل رفض المصهر، وسوء التشغيل، والانفجار الجماعي، مما يضمن التشغيل الآمن والموثوق لل مكثف.
7. مقاوم التفريغ المدمج: تم تجهيز كل جزء من سلسلة بمقاوم التفريغ، ويمكن لمقاومات المينا الزجاجية عالية الجهد عالية الجودة تقليل الجهد المتبقي للمكثف إلى أقل من 50 فولت في غضون 10 دقائق بعد انقطاع التيار الكهربائي، مما يضمن السلامة.
8. روبوت اللحام الأوتوماتيكي: يتم الانتهاء من لحام غلاف المكثف، ولحام جدار الصندوق والغطاء، ولحام حامل التعليق والغطاء بواسطة محطات عمل روبوتية مستوردة، مما يضمن اللحام السلس والأنيق والممتع من الناحية الجمالية الذي يكون قويًا ومقاومًا للتسرب. -دليل.
9. السفع بالخردق للقشرة: يزيل طبقة الأكسيد والأوساخ من سطح الفولاذ المقاوم للصدأ، ويخشن السطح، ويحسن قوة التصاق الطلاء، ويفحص جودة لحام القشرة بشكل فعال.
10. مقاومة جيدة للتآكل: يتكون الغلاف من صفائح الفولاذ المقاوم للصدأ، وتضمن روبوتات رش الطلاء المستوردة طلاءًا متساويًا وكثيفًا، مما يؤدي إلى سطح أملس وحساس وممتع بصريًا، مما يضمن بقاء المكثف خاليًا من الصدأ طوال عمره الافتراضي.

اتصل بنا

السابق：تجميع مكثف الجهد العالي
التالي：لا يوجد مقال تالٍ

المعلمة


الجدول 1	الجدول 2	الجدول 3

رقم سري	مواصفة	الجهد المقنن	القدرة المقدرة	السعة المقدرة	أبعاد					وزن الوحدة
رقم سري	مواصفة	كيلو فولت	kvar	ميكروف	ل	في	ح	ح	الشكل رقم	كجم
1	BAM6.6/√3-100-1W	6.6/√3	100	21.92	383	163	245	470	1	26
2	BAM6.6A/√3-200-1W		200	43.84	383	163	440	665		37
3	BAM6.6/√3-334-1W		334	73.22	383	179	610	835		53
4	BAM7.2/√3-100-1W	7.2/ √3	100	18.42	383	163	240	465		25
5	BAM7.2/√3-200-1W		200	36.84	383	163	160	385		33
6	BAM7.2/√3-334-1W		334	61.53	383	179	570	795		66
7	BAM11/√3-100-1W	11 ك/√3	100	7.89	383	163	250	560	2	27
8	BAM11/√3-200-1W		200	15.78	383	163	380	690		35
9	BAM11/√3-334-1W		334	26.36	383	163	600	910		59
10	BAM12/√3-100-1W	12/ √3	100	6.63	383	163	270	580		27
11	BAM12/√3-200-1W		200	13.26	383	163	420	730		37
12	BAM12/√3-334-1W		334	22.15	383	163	620	930		56
13	BAM10.5-100-1W	10.5	100	2.89	383	163	240	550		25
14	BAM10.5-200-1W		200	5.77	383	163	420	730		38
15	BAM10.5-334-1W		334	9.64	383	163	600	910		52
16	BAM11-100-1W	11	100	2.63	383	163	245	555		25
17	BAM11-200-1W		200	5.26	383	163	425	735		41
18	BAM11-334-1W		334	8.79	383	163	650	960		61
19	BAM12-100-1W	12	100	12.21	383	163	250	560		29
20	BAM12-200-1W		200	4.42	383	163	410	720		41
21	BAM12-334-1W		334	7.38	383	179	580	890		59
22	BAM12-500-1W		500	11.05	383	179	835	1145		83
23	BAM13-100-1W	13	100	1.88	383	163	250	560		27
24	BAM13-200-1W		200	3.77	383	163	440	750		41
25	BAM13-334-1W		300	6.29	383	163	605	915		50
26	BAM22/√3-200-1W	22/√3	200	3.95	515	145	420	835	3	50
27	BAM22/√3-334-1W	22/√3	334	6.59	645	190	420	835		77
28	BAM23/√3-200-1W	23/√3	200	3.61	515	145	420	835		50
29	BAM23/√3-334-1W	23/√3	334	6.03	645	190	420	835		77
30	BAM24/√3-200-1W	24/√3	200	3.32	515	145	420	835		50
31	BAM24/√3-334-1W	24/√3	334	5.54	645	190	420	835		77

رقم سري	مواصفة	الجهد المقنن	القدرة المقدرة	السعة المقدرة	أبعاد					وزن الوحدة
رقم سري	مواصفة	كيلو فولت	kvar	ميكروف	ل	في	ح	ح	الشكل رقم	كجم
1	BAM6.6/√3-200-1W	6.6/ √3	200	43.84	383	163	460	685		48
2	BAM6.6/√3-300-1W		300	65.77	383	163	645	870		57
3	BAM6.6/√3-334-1W		334	73.22	383	163	650	875		58
4	BAM6.6/√3-500-1W		500	109.61	383	179	790	1015		76
5	BAM7.2/√3-200-1W	7.2/ √3	200	36.84	383	163	445	670		36
6	BAM7.2/√3-334-1W		334	61.53	383	163	600	825		60
7	BAM7.2/√3-417-1W		417	76.81	383	163	875	1100		81
8	BAM7.2/√3-500-1W		500	92.1	383	163	910	1135	1	86
9	BAM10.5/√3-200-1W	10.5 √3	200	17.32	383	163	420	730	2	37
10	BAM10.5/√3-334-1W		334	28.93	383	163	630	940		59
11	BAM10.5/√3-400-1W		400	34.65	383	163	675	985		65
12	BAM11ح3—200—1W	11/ √3	200	15.78	383	163	420	730		39
13	BAM11/√3-334-1W		334	23.68	383	163	630	940		59
14	BAM11/√3-417-1W		417	32.91	383	163	770	1080		73
15	BAM11/ √3-500-1W		500	39.46	383	179	790	1100		78
16	BAM11/√3-600-1W		600	47.35	383	179	980	1290		86
17	BAM12/ √3-200-1W	12/ √3	200	13.26	383	163	465	775		41
18	BAM12/√3-334-1W		334	22.15	383	163	660	970		60
19	BAM12/√3-400-1W		400	26.53	383	179	750	1060		74
20	BAM12/√3-500-1W		500	33.16	383	179	865	1175		82
21	BAM12/√3-600-1W		600	39.79	383	179	1025	1335		86
22	BAM11/2 √3-200-1W	11/2 √3	200	63.14	383	163	450	760		38
23	BAM11/2 √3-334-1W		334	105.44	383	179	635	945		66
24	BAM11/2 √3-417-1W		417	131.64	383	179	760	1070		77
25	BAM12/2 √3-200-1W	12/2 √3	200	53.05	383	163	470	780		34
26	BAM12/2 √3-334-1W		334	88.6	383	179	650	960		73
27	BAM12/2 √3-417-1W		417	110.61	383	179	765	1075		75
28	BAM11/2-334-1W	11/2	334	35.15	383	179	580	890	2	59
29	BAM11/2-417-1W		417	43.88	383	179	720	1030		70
30	BAM11/2-500-1W		500	52.61	383	179	975	1285		96
31	BAM11/2-600-1W		600	63.14	383	179	1010	1320		86
32	BAM12/2-334-1W	12/2	334	29.53	383	163	640	950		60
33	BAM12/2-417-1W		417	36.87	383	179	795	1105		72
34	BAM12/2-500-1W		500	44.21	383	179	965	1275		95
35	BAM12/2-600-1W		600	53.05	383	179	1010	1320		86
36	BAM10.5-400-1W	10.5	400	11.55	383	179	890	1200		86
37	BAM10.5-417-1W		417	12.04	383	179	710	1020		63
38	BAM10.5-500-1W		500	14.44	383	179	810	1120		68
39	BAM10.5-667-1W		667	19.26	383	179	1060	1370		87
40	BAM10.5-700-1W		70	20.21	383	179	1115	1425		95
41	BAM11-334-1W	11	334	8.79	383	163	590	900		56
42	BAM11-400-1W		400	10.52	383	163	795	1105		68
43	BAM11-417-1W		417	10.97	383	163	830	1140		70
44	BAM11-500-1W		500	13.15	383	179	930	1240		89
45	BAM11-667-1W		667	17.55	383	179	1075	1385		90
46	BAM11-700-1W		700	18.42	383	179	1115	1425		99
47	BAM12-500-1W	12	500	11.05	383	179	795	1105		89
48	BAM12-667-1W		667	14.74	383	179	1105	1415		90
49	BAM12-700-1W		700	15.47	383	179	1160	1470		99

رقم سري	مواصفة	الجهد المقنن كيلو فولت	القدرة المقدرة kvar	السعة المقدرة ميكروف	أبعاد					وزن الوحدة كجم
رقم سري	مواصفة	الجهد المقنن كيلو فولت	القدرة المقدرة kvar	السعة المقدرة ميكروف	ل	في	h	ح	الشكل رقم	وزن الوحدة كجم
1	AAM4.2-300-1W	4.2	300	54.13	383	163	760	1070	2	68
2	AAM4.356-325-1W	4.356	325	54.52	383	163	765	1075		63
3	AAM5.703-585.4-1W	5.703	585.4	57.29	383	179	960	1270		110
4	AAM6-500-1W	6	500	44.21	383	179	1120	1430		101
5	AAM6.45-325-1W	6.45	325	24.87	383	163	765	1075		70
6	AAM6.8-300-1W	6.8	300	22.72	383	163	755	1065		68
7	AAM6.841-421.1-1W	6.841	421.1	28.62	383	179	845	1155		78
8	AAM6.928-500-1W	6.928	500	33.15	383	179	835	1145		90
9	AAM6.93-334-1W	6.93	334	22.13	383	179	635	945		62
10	AAM6.94-477-1W	6.94	477	31.49	383	179	960	1270		90
11	AAM6.962-109.6-1W	6.962	109.6	59.44	383	179	840	1150		79
12	AAM7-475-1W	7	475	30.85	383	179	895	1205		89
13	AAM7.29-442.4-1W	7.29	442.4	26.5	383	179	910	1220		89
14	AAM7.47-464.8-1W	7.47	464.8	67.84	383	179	950	1260		92
15	AAM7.5-415-1W	7.5	415	55.33	383	179	820	1130		81
16	AAM7.537-454.2-1W	7.537	454.2	15.45	383	179	890	1200		88
17	AAM7.621-441.7-1W	7.621	441.7	59.5	383	179	875	1185		86
18	AAM7.88-334-1W	7.88	334	17.12	383	163	660	970		60
19	AAM8-500-1W	8	500	24.86	383	179	925	1235		91
20	AAM8.24-442.6-1W	8.24	442.6	20.75	383	179	890	1200		88
21	AAM9.815-175-1W	9.815	175	5.78	383	163	520	830		47
22	AAM11.5-500-1W	11.5	500	12.03	383	179	910	1220		97
23	AAM11.6-395-1W	11.6	395	9.23	383	163	810	1120		68
