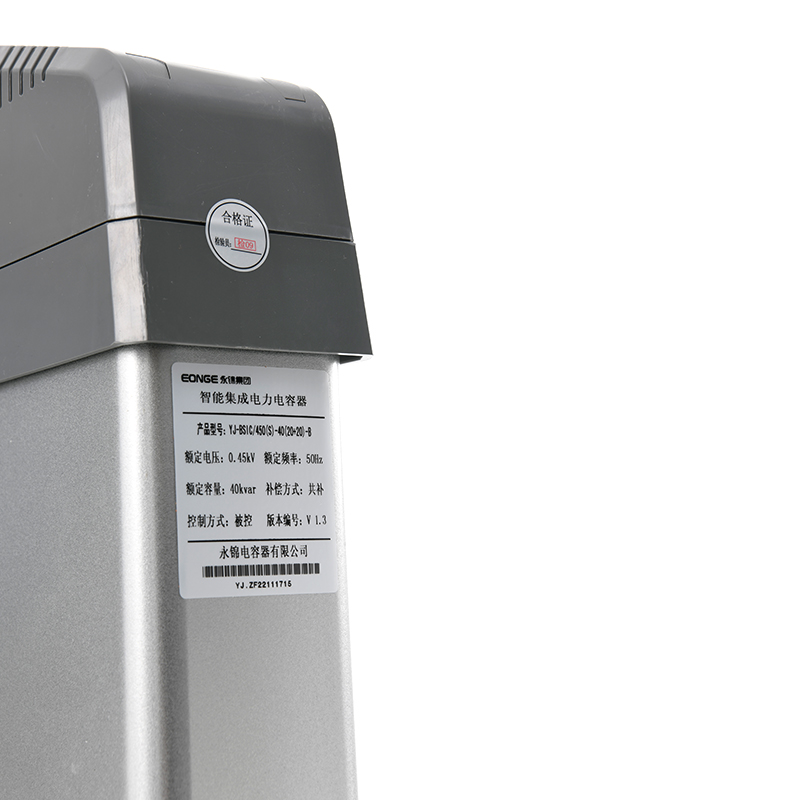

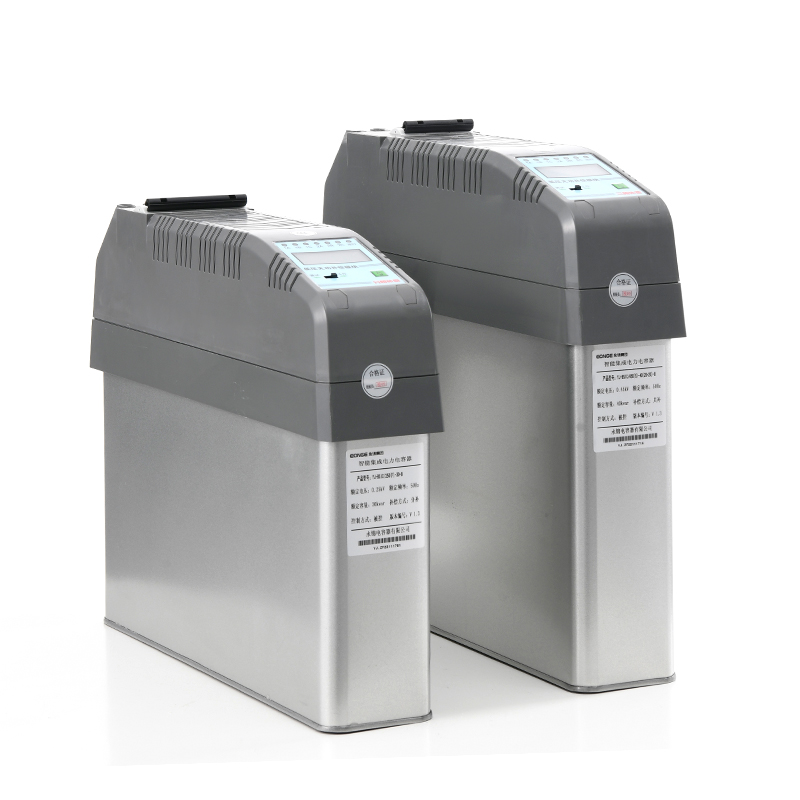

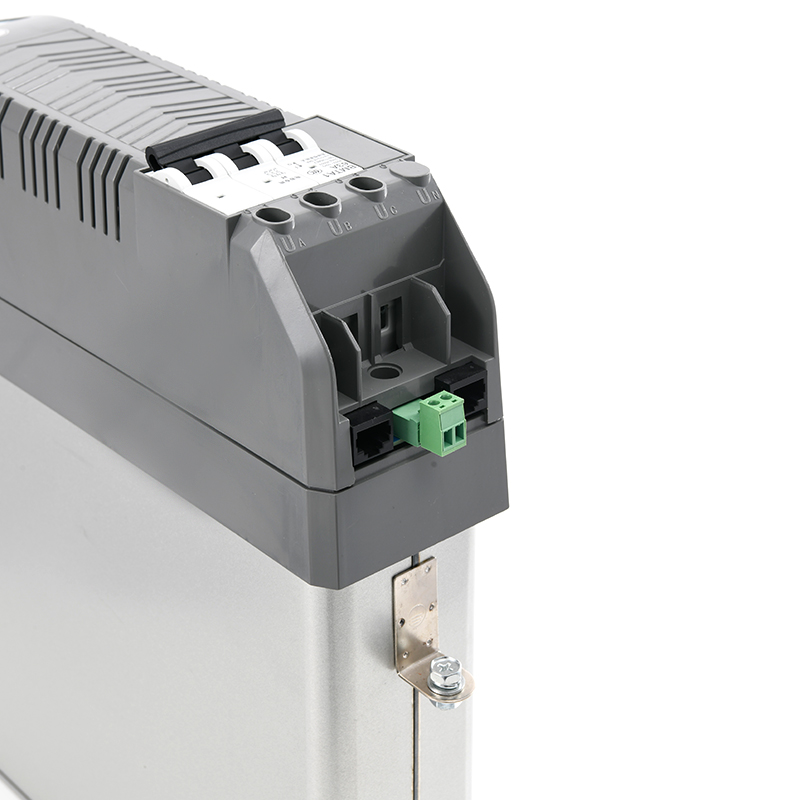

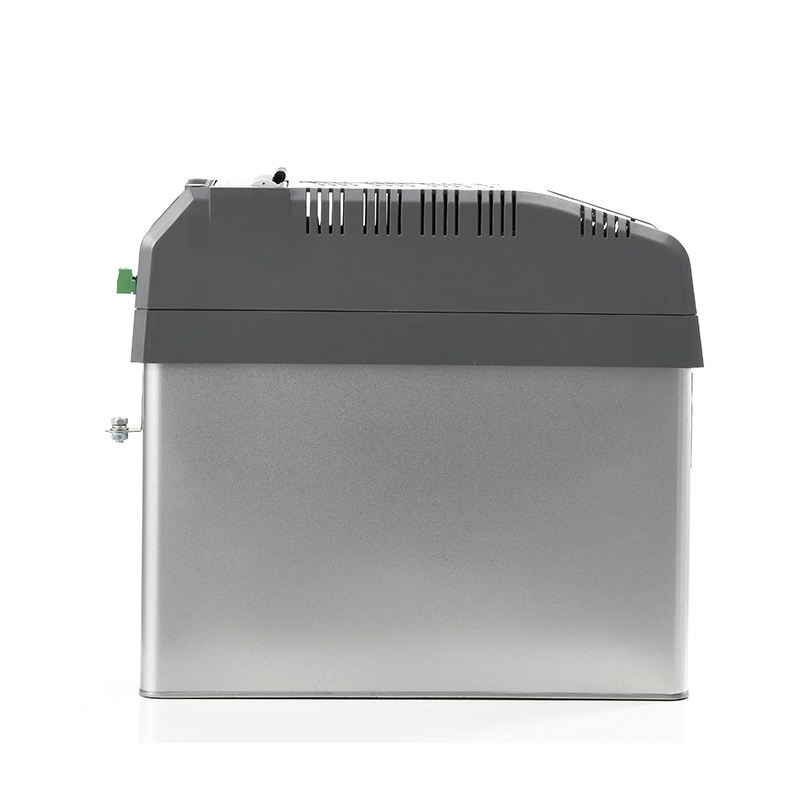

YJ-BSIC-A/B مكثف الطاقة المتكامل الذكي

مكونات مصممة بدقة
تقنية التبديل الصفرية المتقدمة
يتوافق مع الطاقة التفاعلية ذات الجهد المنخفض GB/T29312

أجهزة تبديل التعويض
الثايرستور: يتميز بقدرة على تحمل الجهد تبلغ ≥1800 فولت، ومتكامل مع دوائر حماية الجهد الزائد الكاملة، ودوائر قمع زيادة الجهد (VT)، ودوائر قمع التيار الداخلي (dv/dt) لحماية الثايرستور من التلف. مخصص
يتم اعتماد محول نبضي عالي التردد مع عزل أولي-ثانوي للتشغيل القسري للثايرستور، مما يتيح التوصيل السريع والعميق مع تشغيل عالي الطاقة.

مرحل الإغلاق: يحتوي مرحل الإغلاق عالي الطاقة على تيار مقنن يبلغ ≥100A وقدرة تحمل جهد الاتصال الداخلي ≥3000V؛

إغلاق تفاضلي بدون ضغط: يحقق تشغيلًا خاليًا من التدفق وكسر تيار صفري خالٍ من القوس. يصل عمر الخدمة الميكانيكية والكهربائية للمفتاح إلى 1.2 مليون دورة (للتحويل عند التحميل).

التكامل: يدمج المكثفات والمفاعلات (إذا لزم الأمر) وأجهزة التبديل ووظائف الحماية ووظائف المراقبة ووحدات الاتصال ووحدات التحكم في وحدة واحدة.
الذكاء: ينفذ ويكمل وظائف مثل المراقبة والتحكم والتنفيذ والحماية والاتصالات تلقائيًا؛ يتكيف بشكل مستقل وفقًا لجودة الطاقة لشبكة التوزيع ويحقق التواصل التلقائي.
مجهزة بوظائف الحماية الكاملة ضد الجهد الزائد، وانخفاض الجهد، والتيار الزائد، وعدم التوازن، والتوافقيات، ودرجة الحرارة، وما إلى ذلك.
يتميز مكثف الطاقة بقوة مجال كهربائي منخفضة التصميم، مما يضمن عمر خدمة طويل، استقرار، وموثوقية.
يعتمد تشغيل الجهد الكهربي المتقاطع الصفري وإيقاف التيار المتقاطع الصفري، مما يحقق التبديل الحقيقي الخالي من التيار.

وظيفة القياس
يقيس ويعرض جهد الشبكة والتيار والطاقة النشطة والطاقة التفاعلية وعامل الطاقة، كما أنه قادر على اكتشاف قطبية محول التيار (CT) وما إلى ذلك.

وظيفة الحماية
يمتلك وظائف الحماية ضد الجهد الزائد، والجهد المنخفض، والتيار الزائد، وفقدان الطور، والتوافقيات، ودرجة الحرارة الزائدة، وظروف التشغيل غير الطبيعية الأخرى.

واجهة الإنسان والآلة، HMI
يعرض حالة تشغيل المكثف ومعلمات شبكة الطاقة؛
يدعم إعداد المعلمات، بما في ذلك سعة المكثف، وترميز العنوان،
عتبة التبديل، وتأخير التبديل، ونسبة المحولات؛
يراقب معلمات شبكة التوزيع ودرجة حرارة المكثف والتعويض
قم بتوظيف التيار في الوقت الفعلي، مع إمكانية نقل البيانات عبر واجهة RS485.
