كيفية حساب التقييم المطلوب لمكثف تصحيح معامل القدرة

تسحب الأنظمة الكهربائية تيارًا أكثر مما تستخدمه بالفعل في العمل المفيد. تتسبب المحركات والمحولات وغيرها من المعدات الحثية في انخفاض الجهد والتيار مع بعضهما البعض. ويعني هذا الاختلال تدفق تيار إضافي عبر الأسلاك والمفاتيح الكهربائية والمحولات دون المساهمة في إخراج المحركات أو تسخين العناصر. يعوض مكثف تصحيح معامل القدرة هذا التيار الزائد عن طريق توفير طاقة تفاعلية محليًا.

يتطلب اختيار التصنيف الصحيح للمكثف الانتباه إلى الظروف المحددة في كل عملية تركيب. يؤثر عامل الطاقة الحالي وعامل الطاقة المطلوب وجهد النظام وخصائص الحمل على الاختيار النهائي. التصنيف الصغير جدًا يفشل في تحقيق الفوائد المقصودة. يؤدي التصنيف الكبير جدًا إلى حدوث تصحيح زائد ويمكن أن يرفع الفولتية إلى ما هو أبعد من المستويات المقبولة. إن معرفة ما يدخل في عملية الاختيار يساعد المسؤولين عن الأنظمة الكهربائية على اتخاذ قرارات معقولة.

ما الذي تفعله مكثفات تصحيح معامل القدرة في الأنظمة الكهربائية؟

تخدم المكثفات في تطبيقات تصحيح معامل القدرة غرضًا واضحًا. إنها توفر طاقة تفاعلية قريبة من الحمل بدلاً من إجبارها على الانتقال من مصدر المرافق عبر شبكة التوزيع بأكملها. يؤدي هذا التوصيل المحلي إلى تقليل إجمالي التيار المتدفق من مصدر الإمداد بكمية معينة من الطاقة المفيدة.

دوائر التيار المتردد لها علاقة خاصة بين الجهد والتيار والتي تتغير تبعا لنوع الحمل. تؤدي الأحمال الحثية إلى تأخر التيار عن الجهد. المكثفات تسبب التيار في الرصاص. يؤدي توصيل المكثفات بالتوازي مع المعدات الحثية إلى تحويل التيار إلى أقرب إلى التوافق مع الجهد. زوايا الطور الأصغر تعني عامل قدرة أفضل.

الطاقة الظاهرة هي إجمالي الطاقة المتدفقة عبر الدائرة. القوة الحقيقية هي التي تقوم بالعمل بالفعل. وعامل القدرة هو ببساطة النسبة بين هاتين الكميتين. تشير النسبة المنخفضة إلى أن جزءًا كبيرًا من التيار لا يخدم أي غرض مفيد. تعمل المكثفات على تقليل الجزء التفاعلي من التيار، مما يؤدي إلى خفض الطاقة الظاهرة نحو الطاقة الحقيقية.

تستفيد المرافق بعدة طرق من عامل الطاقة المحسن. غالبًا ما تفرض شركات المرافق غرامات على عامل الطاقة المنخفض لأن معداتها يجب أن تتعامل مع إجمالي التيار، وليس فقط الجزء المفيد. يؤدي تقليل التيار أيضًا إلى تقليل الخسائر في الكابلات والمحولات. تتطلب المكثفات نفسها القليل من الاهتمام بمجرد تركيبها وتستمر في العمل لسنوات عديدة عند تطبيقها بشكل صحيح.

ما هي المعلومات المطلوبة قبل البدء في الحساب

إن جمع معلومات دقيقة قبل البدء في الحساب يمنع الأخطاء لاحقًا. يسرد الجدول أدناه البيانات الأساسية ومكان العثور عليها.

غالبًا ما تتضمن بيانات المنفعة عامل الطاقة الذي تم حساب متوسطه خلال فترة الفاتورة. ولعمل أكثر دقة، يمكن توصيل أجهزة قياس معامل القدرة أو أدوات التسجيل عند النقطة التي تدخل فيها الطاقة إلى المنشأة. يؤدي أخذ القراءات على مدار دورة تشغيل كاملة إلى التقاط الاختلافات التي قد تفوتها لقطة واحدة.

إن ظروف التحميل مهمة بقدر أهمية التصنيف الإجمالي للمعدات المتصلة. ليس كل محرك ومحول يعمل في نفس الوقت. بعض الأحمال تعمل فقط خلال نوبات معينة. البعض الآخر يدور ويتوقف. توفر دراسة الحمل التي تعكس أنماط التشغيل الفعلية أساسًا واقعيًا لتحديد الحجم، بدلاً من افتراض تشغيل جميع المعدات في وقت واحد.

قد يختلف الجهد عند نقطة توصيل المكثف عن جهد النظام الاسمي. تؤثر صنابير المحولات وفقدان الكابلات وظروف التحميل على الجهد الفعلي. يؤدي استخدام الجهد المقاس بدلاً من قيم اللوحة إلى تحسين دقة الاختيار النهائي للمكثف.

كيف تؤثر ظروف التحميل على تصنيف المكثف المطلوب

نادراً ما تظل ظروف التحميل ثابتة. قد يتسبب التصنيف الذي يعمل بشكل جيد عند التحميل الكامل في حدوث مشكلات عندما تكون الأحمال أخف. يؤدي التصحيح الزائد عند الحمل الخفيف إلى دفع عامل الطاقة إلى النطاق الرئيسي، مما قد يؤدي إلى رفع الفولتية والتسبب في حدوث مشكلات في المعدات.

يسحب الحمل الكامل أعلى تيار ويظهر عادةً أقل عامل طاقة. المكثفات ذات الحجم المناسب لهذه الحالة تقلل من سحب التيار إلى المستوى المستهدف. عندما تعمل نفس المحركات بحمل جزئي، يتغير عامل قدرتها. تستمر المكثفات في توفير نفس القوة التفاعلية. إذا تجاوزت هذه الكمية ما يتطلبه الحمل المنخفض، يصبح عامل الطاقة رائدًا.

تعتبر عملية التحميل الجزئي أمرًا مهمًا للمنشآت التي تعمل بقدرة منخفضة لأجزاء كبيرة من اليوم. قد لا يكون تحديد حجم المكثفات للحمل الأقصى هو الحل في هذه الحالات. تستخدم بعض التركيبات خطوات مكثفة متعددة يمكن تشغيلها وإيقاف تشغيلها مع تغير الطلب. تقوم وحدات التحكم التلقائية بمراقبة عامل الطاقة وتوصيل فقط مقدار السعة المطلوبة في أي لحظة.

يجلب بدء تشغيل المحرك مجموعة أخرى من الاعتبارات. يمكن أن يكون تيار البدء أكبر بعدة مرات من تيار التشغيل، ويختلف عامل الطاقة أثناء البدء عن التشغيل في الحالة المستقرة. يمكن أن تؤثر المكثفات المتصلة أثناء بدء تشغيل المحرك على عزم الدوران. تقوم بعض التصميمات بفصل المكثفات أثناء بدء التشغيل وإعادة توصيلها بمجرد وصول المحرك إلى سرعة التشغيل.

أين يمكن العثور على البيانات اللازمة للحساب

غالبًا ما يستغرق تتبع المعلومات الصحيحة وقتًا أطول من إجراء العمليات الحسابية. توجد البيانات اللازمة لتحديد حجم المكثف في أماكن مختلفة حول المنشأة، ومعرفة مكان البحث تجعل العملية أكثر سلاسة.

توفر بيانات المنفعة نقطة انطلاق. تُظهر معظم الفواتير التجارية متوسط ​​عامل الطاقة على مدار دورة الفوترة بأكملها. يتضمن بعضها بنودًا منفصلة لرسوم الطاقة التفاعلية. في حين أن الأرقام المتوسطة لا تكشف عن ظروف الذروة أو التقلبات اليومية، إلا أنها توفر فكرة عامة عن مكان المنشأة.

تعطي عدادات جودة الطاقة صورة أكثر اكتمالاً. يتم توصيل أدوات التسجيل المحمولة عند مدخل الخدمة أو عند وحدات التغذية الفردية. يقومون بتسجيل عامل الطاقة والجهد والتيار والتوافقيات على فترات زمنية محددة على مدار أيام أو أسابيع. توضح مراجعة البيانات المسجلة متى ينخفض ​​عامل الطاقة، والأحمال التي تسبب أكبر الانخفاضات، ومدة بقاء النظام في حالة انخفاض عامل الطاقة.

تحمل لوحات أسماء المحركات أرقامًا مفيدة. تظهر الطاقة المقدرة والجهد والتيار وعامل الطاقة عند التحميل الكامل على لوحة الاسم. بالنسبة للمنشآت التي تحتوي على عدد قليل من المحركات الكبيرة، فإن بيانات اللوحة بالإضافة إلى ساعات التشغيل تعطي تقديرًا عمليًا. بالنسبة للمحلات التجارية التي تحتوي على العديد من المحركات الصغيرة، قد يكون أخذ عينات من بعض الوحدات التمثيلية أكثر عملية.

توفر عدادات لوحة التوزيع مصدرًا آخر للبيانات. تحتوي العديد من اللوحات على شاشات عرض رقمية توضح عامل الطاقة والتيار والجهد لكل وحدة تغذية. يؤدي أخذ القراءات في أوقات مختلفة - في الصباح وفي منتصف النهار وفي المساء - إلى تكوين صورة لكيفية تصرف النظام على مدار يوم التشغيل.

تشمل مصادر البيانات الرئيسية ما يلي:

• توضح بيانات المنفعة متوسط معامل القدرة والرسوم التفاعلية
• تم تسجيل أجهزة تحليل الطاقة المحمولة خلال دورة تشغيل كاملة
• تقييمات لوحة المحرك للأحمال الكبيرة الفردية
• قراءة عدادات اللوحة في أوقات متعددة من اليوم
• توضح سجلات التشغيل المعدات التي يتم تشغيلها ومتى

كيف يرتبط الحساب بجهد النظام

إن تصنيف الجهد والمكثف لهما علاقة مباشرة تحتاج إلى مراقبة. المكثف المقدر لجهد واحد سوف يسحب تيارًا مختلفًا عند توصيله بجهد آخر.

التيار من خلال مكثف يرتفع مع الجهد المطبق. إن توصيل وحدة ذات جهد منخفض بنظام جهد أعلى يدفع تيارًا أكبر مما تم تصميم المكثف من أجله. الحالة المعاكسة - استخدام مكثف ذي تصنيف أعلى بجهد أقل - تقلل من خرج الطاقة التفاعلية إلى ما دون التوقعات.

يجب أن يستخدم الحساب الجهد الفعلي عند نقطة الاتصال. يمكن أن يؤدي الاعتماد على جهد النظام الاسمي إلى حدوث أخطاء إذا اختلفت الظروف الحقيقية. قياس الجهد أثناء التشغيل العادي يعطي القيمة التي يجب توصيلها بالحساب.

يختلف الجهد أيضًا على مدار اليوم. غالبًا ما تعمل المحولات ذات التحميل الخفيف بجهد أعلى خلال ساعات خارج أوقات الذروة. يؤدي هذا الارتفاع إلى زيادة خرج الطاقة التفاعلية للمكثفات المتصلة. في بعض الحالات، يؤدي الخرج الإضافي عند الجهد العالي إلى دفع النظام نحو التصحيح الزائد عندما تكون الأحمال خفيفة.

اعتبارات الجهد الهامة:

• يعمل الجهد المقاس عند نقطة الاتصال بشكل أفضل من قيم اللوحة
• تؤثر تقلبات الجهد اليومية على خرج المكثف
• قد يؤدي ارتفاع الجهد خارج الذروة إلى التصحيح الزائد
• تؤثر إعدادات صنبور المحول على الجهد الفعلي

كيف تؤثر عوامل درجة الحرارة والبيئة على الاختيار

تحدد ظروف التشغيل مدى جودة أداء المكثف ومدة استمراره. تتصدر درجة الحرارة قائمة العوامل البيئية التي تؤثر على الاختيار.

تنتج المكثفات الحرارة أثناء التشغيل العادي. وتحدد درجة حرارة الهواء المحيط مدى كفاءة هروب تلك الحرارة. تؤدي درجات الحرارة المحيطة المرتفعة إلى تقليل قدرة المكثف على حمل التيار دون تجاوز حدود درجة الحرارة الداخلية.

الارتفاع يغير فعالية التبريد. تنخفض كثافة الهواء عند الارتفاعات العالية، ويعني انخفاض الهواء انخفاض التبريد. قد يحتاج المكثف الذي يعمل بشكل مثالي عند مستوى سطح البحر إلى خفض القدرة عند تركيبه في المناطق الجبلية.

نوع العلبة مهم أيضا. تتميز المكثفات المثبتة داخل الألواح أو الخزانات بتدفق هواء أقل من تلك الموجودة في الرفوف المفتوحة. قد تتطلب التركيبات المغلقة وحدات أكبر أو تهوية قسرية للحفاظ على درجات حرارة مقبولة.

يقدم العديد من موردي المكثفات إرشادات تفصيلية للتركيبات التي تزيد عن درجات الحرارة القياسية. يؤدي تشغيل المكثف بتصنيف كامل في بيئة حارة إلى تقصير عمر الخدمة. إن اختيار وحدة أكبر تعمل بنسبة مئوية أقل من تصنيفها يسمح بهوامش تبريد كافية.

كيف تؤثر التوافقيات على حجم المكثف واختياره

تظهر التيارات التوافقية في العديد من الأنظمة الكهربائية الحديثة. محركات التردد المتغير، والمقومات، ومصادر تحويل الطاقة جميعها تنتج التوافقيات. تغير هذه التيارات سلوك المكثفات في النظام.

توفر المكثفات مقاومة منخفضة للتيارات التوافقية. تميل هذه المعاوقة المنخفضة إلى جذب التوافقيات إلى بنك المكثف، مما يزيد من التيار الأساسي المتدفق عبر الوحدة. يمكن للتيار الإضافي الناتج عن التوافقيات أن يدفع المكثف إلى ما هو أبعد من تصنيفه الحالي.

الرنين يمثل خطرا خاصا. عندما تتطابق المفاعلة الحثية للمحول والمصدر مع المفاعلة السعوية للبنك عند تردد توافقي، تتطور تيارات متداولة عالية. يمكن أن تسبب حالة الرنين هذه جهدًا زائدًا وارتفاعًا في درجة الحرارة وفشلًا سريعًا للمكثف.

تحتاج بعض التركيبات إلى مكثفات مصممة خصيصًا للخدمة التوافقية. تستخدم هذه الوحدات طبقة أكثر سمكًا، ووصلات أثقل، ودرجات حرارة أعلى للتعامل مع الضغط الإضافي. في الأنظمة ذات المحتوى التوافقي المعروف، قد لا تستمر المكثفات القياسية.

الاعتبارات التوافقية الرئيسية:

• تضيف التوافقيات إلى تيار المكثف والتسخين
• الرنين بين محاثة النظام والسعة يسبب تيارات عالية
• تتعامل المكثفات ذات التصنيف التوافقي مع الضغوط الأعلى
• تكشف دراسات جودة الطاقة عن مستويات توافقية قبل الاختيار

التحقق من الشروط التوافقية قبل شراء المكثفات يمنع حدوث مشاكل لاحقًا. يوفر مسح جودة الطاقة الذي يقيس المستويات التوافقية عند نقطة الاتصال المقترحة المعلومات اللازمة للاختيار بين الوحدات القياسية والوحدات ذات التصنيف التوافقي.

ما الذي يتضمنه ترتيب التثبيت والاتصال

تؤثر كيفية اتصال المكثف بالنظام على الأداء والموثوقية والسلامة. توجد عدة خيارات للترتيب، ولكل منها مزاياه ومقايضاته.

يوفر مكثف واحد كبير يخدم المنشأة بأكملها أبسط عملية تركيب. انخفاض المكونات يعني انخفاض تكاليف المعدات ومساحة أقل مطلوبة. العيب هو ثابت خرج الطاقة التفاعلية بغض النظر عن ظروف التحميل. عندما يختلف الحمل، لا يمكن لوحدة كبيرة واحدة التكيف.

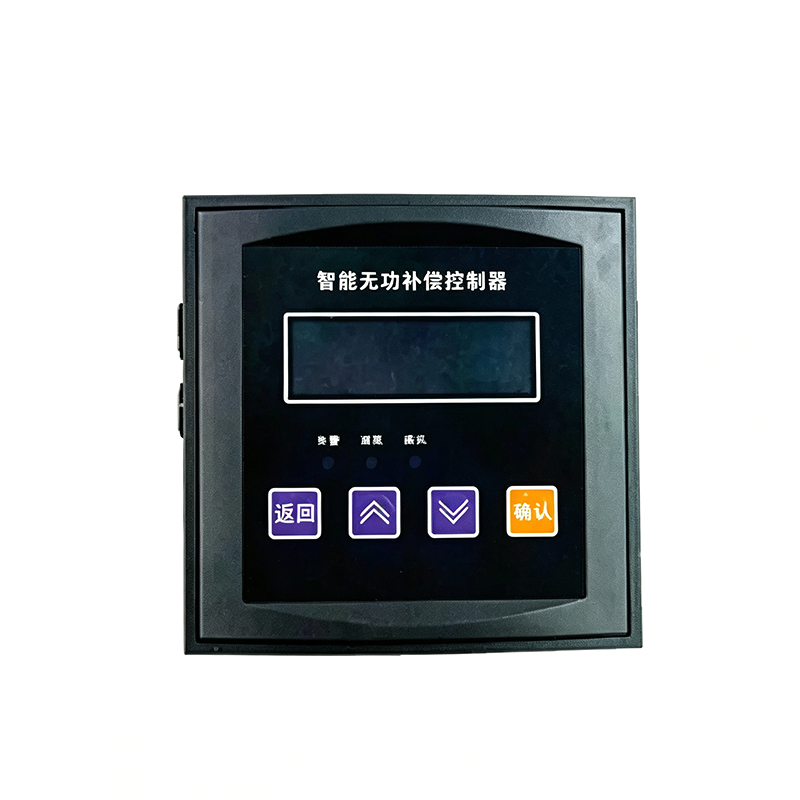

وحدات أصغر متعددة متصلة بخطوات توفر المرونة. يتم تشغيل كل خطوة أو إيقاف تشغيلها مع تغير الطلب التفاعلي. تقوم وحدات التحكم الأوتوماتيكية بمراقبة عامل الطاقة وتوصيل السعة المطلوبة فقط في أي لحظة. يتعامل هذا الترتيب مع الأحمال المتغيرة بشكل أفضل من وحدة ثابتة واحدة.

التصحيح الفردي يضع مكثفات صغيرة عند كل محرك أو حمل. يتم توفير الطاقة التفاعلية عند الحاجة بالضبط، مما يقلل التيار في الدوائر الفرعية. ينتشر إجمالي السعة عبر العديد من الوحدات الصغيرة بدلاً من التركيز في مكان واحد.

نقاط التثبيت التي يجب مراعاتها:

• وحدة واحدة كبيرة للأحمال البسيطة والمستقرة
• البنوك المتدرجة لظروف التحميل المتغيرة
• التصحيح الفردي لأحمال المحركات الموزعة
• الصمامات والحماية لكل مكثف
• مقاومات التفريغ للسلامة بعد الانفصال

الحماية والتبديل تستحق الاهتمام. الصمامات تحمي من الدوائر القصيرة. تسمح مقاومات التفريغ للمكثف بفقد شحنته بأمان بعد فصله. يجب أن يتم تصنيف أجهزة التبديل لواجب المكثف، والذي يتضمن تيارات تدفق أعلى من تطبيقات التبديل النموذجية.

التحجيم أ مكثف تصحيح معامل القدرة يتطلب جمع المعلومات من عدة مصادر والتفكير بما يتجاوز العمليات الحسابية الأساسية. عامل الطاقة الحالي، وعامل الطاقة المستهدف، وأنماط الحمل، وظروف الجهد، والعوامل البيئية كلها تشكل الاختيار النهائي. تضيف التوافقيات تعقيدًا إضافيًا في الأنظمة ذات الأحمال الإلكترونية.

يشكل الحساب جزءًا فقط من العمل. يساهم جمع البيانات ومراقبة أنماط التشغيل والاهتمام بظروف التثبيت في تحقيق نتيجة ناجحة. يوفر المكثف الذي يتوافق مع ظروف الموقع الفعلية الفوائد المتوقعة دون حدوث مشاكل جديدة.

إن الحصول على التفاصيل الصحيحة يؤتي ثماره في أداء النظام وعمر المعدات. يعمل التصنيف الصحيح للمكثف على تقليل سحب التيار، وتقليل الخسائر، وتجنب عقوبات المنفعة أثناء التشغيل بشكل موثوق لسنوات عديدة. إن فهم ما يجري في عملية الاختيار يساعد على ضمان أن المعدات المثبتة تلبي احتياجات المنشأة بفعالية.
