كيفية تركيب مكثف DC Link في حاوية محرك الأقراص

يميل نظام القيادة إلى الاعتماد على مكثف وصلة التيار المستمر لأداء مهمة محددة إلى حد ما. يقع المكون بين المقوم والعاكس، مما يعمل على تخفيف تقلبات الجهد في ناقل التيار المستمر. يمر تيار التموج الناتج عن عملية تبديل العاكس عبر المكثف، ويتعامل المكثف عمومًا مع هذا التيار دون ترك الجهد ينخفض ​​كثيرًا أو يرتفع كثيرًا.

من المحتمل أن تؤثر الطريقة التي يتم بها تركيب المكثف على أكثر من مجرد مكان وجوده فعليًا. يميل التثبيت إلى التأثير على مدى جودة توصيل المكثف كهربائيًا، ومقدار الحرارة التي يمكن التخلص منها، ومدة استمراره تقريبًا. يمكن أن يؤدي أسلوب التركيب السيئ إلى تقديم محاثة غير مرغوب فيها، أو منع تدفق الهواء، أو ترك المكثف عرضة للاهتزاز إلى حد ما.

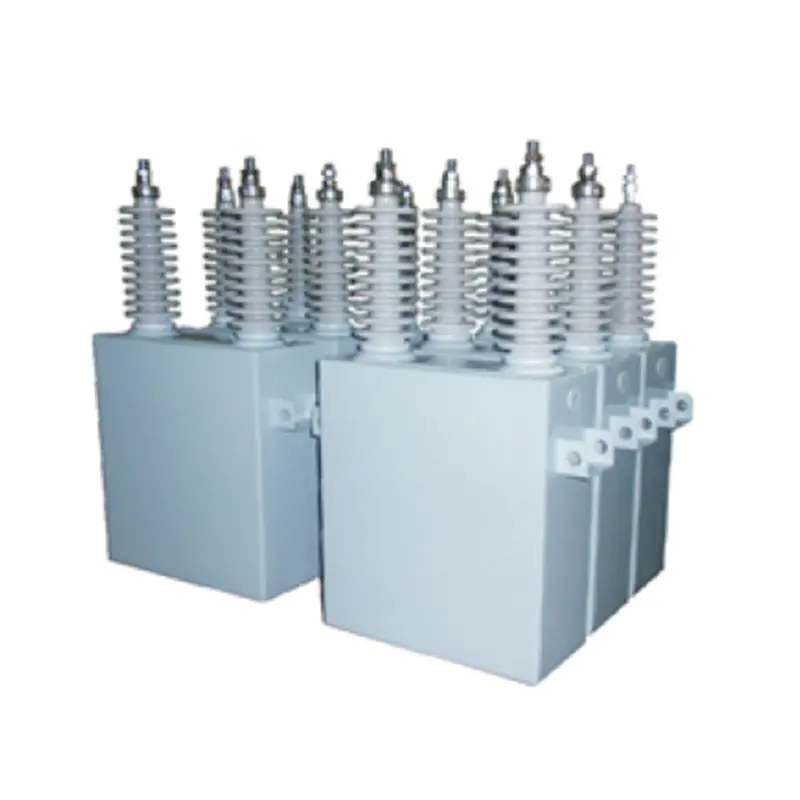

قبل وضع المكثف، ربما يكون من المفيد فهم المكون نفسه أولاً. تحتوي بعض المكثفات على دبابيس للحام على اللوحة. يأتي البعض الآخر مزودًا بأطراف مسطحة مخصصة للتثبيت في حانة الحافلات. تميل الهندسة والنمط الطرفي إلى تشكيل خيارات التثبيت وتحديد مقدار المساحة التي يحتاجها المكثف داخل العلبة تقريبًا.

ما هي القيود المفروضة على المساحة الموجودة داخل حاوية محرك الأقراص المضغوطة؟

داخل مبيت محرك صغير، يميل كل سنتيمتر مكعب تقريبًا إلى القيام بعمل ما. وحدات الطاقة تشغل مناطق معينة. لوحات التحكم تجلس على مواجهات. تعمل قضبان الحافلات على طول مسارات محددة. يذهب مكثف وصلة التيار المباشر عمومًا إلى أي مكان تسمح به المساحة المتبقية.

تخصص بعض التصميمات مساحة لمكثف واحد أكبر. البعض الآخر ينثر عدة مكثفات أصغر عبر المنطقة المتاحة بدلاً من ذلك. يميل هذا النهج إلى تغيير كيفية تركيب المكثف وما هي القيود التي ينتهي المصمم بالعمل معها.

يميل تدفق هواء التبريد عبر العلبة أيضًا إلى التأثير هنا. عادة ما يكون المكثف الموجود مباشرة في مسار الهواء من المروحة أكثر برودة قليلاً من المكثف الموجود خلف المكونات الأخرى. يميل وضع المكثف في تدفق الهواء إلى الأهمية لأن تراكم الحرارة يمكن أن يؤدي إلى تقصير عمر المكثف بمرور الوقت.

كيف يؤثر اتجاه المكثف على الأداء؟

تأتي الأطراف في عدة ترتيبات مختلفة، وتميل هذه الترتيبات إلى تشكيل كيفية اتصال المكثف ببقية الدائرة. يتم تركيب المحطات الطرفية على شكل دبوس على ثنائي الفينيل متعدد الكلور. يتم تثبيت المحطات الطرفية على شكل لوحة على قضبان الحافلات. عادةً ما يكون النمط ثابتًا بالمكثف ولا يمكن تغييره بعد ذلك.

يميل المسار الذي يسلكه التيار بين المكثف وأجهزة التبديل إلى إضافة محاثة على طول الطريق. يميل المسار الأطول إلى خلق المزيد من الحث، مما قد يؤدي إلى تجاوز الجهد عند إيقاف تشغيل الترانزستورات. إن إبقاء المكثف بالقرب من أجهزة التبديل يؤدي إلى قطع هذا المسار إلى حد ما.

بعض النقاط حول الاتجاه وطول الاتصال:

• تميل مسارات شريط الناقل الأقصر إلى تقليل الحث الطفيلي
• يؤثر وضع المكثف فوق شريط الناقل أو بجانبه على التخطيط
• يميل وضع الطرف على المكثف إلى تحديد كيفية تشغيل شريط الناقل
• تقدم بعض المكثفات أطرافًا على طرفي نقيض من أجل توجيه أكثر مرونة

ما هي طرق التثبيت الميكانيكية التي تعمل مع مكثفات DC Link؟

يميل اللحام عبر الفتحة إلى العمل مع المكثفات المركبة على مركبات ثنائي الفينيل متعدد الكلور. تمر المسامير عبر الثقوب الموجودة في اللوحة ويتم لحامها على الجانب الآخر. تدعم اللوحة عمومًا وزن المكثف، لكن المكثفات الأكبر حجمًا قد تحتاج إلى دعم ميكانيكي إضافي يتجاوز ما توفره الأطراف وحدها.

تميل قضبان الناقل إلى توفير الدعم الكهربائي والميكانيكي للمكثفات الأكبر حجمًا. يؤدي ربط أطراف المكثف مباشرة بشريط الناقل إلى إنشاء اتصال قوي إلى حد ما. يحمل شريط الناقل المكثف في مكانه ويحمل التيار في نفس الوقت.

تضيف أنظمة التثبيت طبقة أخرى من الأمان الميكانيكي في بعض الإعدادات. يميل المشبك حول جسم المكثف إلى منع الحركة في البيئات ذات الاهتزازات العالية. يمكن للمعدات والآلات المتنقلة ذات المحركات الثقيلة أن تهز المكونات مع مرور الوقت، ويميل التثبيت إلى المساعدة في منع ذلك.

لماذا تؤثر الإدارة الحرارية على وضع المكثف

تميل الحرارة إلى أن تكون أحد العوامل الرئيسية التي تحد من عمر المكثف. يولد التيار المموج الذي يتدفق عبر المكثف بعض الحرارة الداخلية. تميل الحرارة المحيطة من المكونات القريبة إلى زيادة هذا الحمل. تميل درجة الحرارة داخل العلبة إلى تحديد المدة التي يمكن أن يعمل فيها المكثف بشكل موثوق.

يميل تحديد الموقع إلى الأهمية لأن بعض مناطق العلبة تكون أكثر سخونة من غيرها. يميل المكثف الموجود بجوار مقاومة الفرامل أو وحدة الطاقة إلى التقاط حرارة إضافية. عادةً ما يكون الهواء الذي يتم وضعه في مسار الهواء البارد أكثر برودة قليلاً ويميل إلى الاستمرار لفترة أطول نتيجة لذلك.

لدى المصممين عمومًا بعض الخيارات لإدارة درجة حرارة المكثف:

• ضع المكثف أمام مكونات توليد الحرارة في تدفق الهواء
• اترك مساحة خالية حول المكثف حتى يدور الهواء
• استخدم المحاكاة الحرارية لتحديد النقاط الساخنة في العلبة
• ضع في اعتبارك التسخين الذاتي للمكثف عند التقييم الحراري

تميل مكثفات الأفلام المستخدمة في تطبيقات وصلة التيار المستمر إلى أن يكون لها حد أعلى لدرجة الحرارة. عند العمل ضمن هذا الحد، يميل المكثف إلى الوصول إلى عمره المقنن بشكل موثوق إلى حد ما. إن تجاوز الحد يؤدي إلى تسريع الشيخوخة ويمكن أن يؤدي إلى الفشل المبكر. يساعد التثبيت الصحيح عمومًا على إبقاء المكثف ضمن نطاق التشغيل الأكثر أمانًا.

كيف يؤثر تصميم شريط الناقل على تكامل المكثف

تقوم قضبان الناقل بتوصيل مكثف وصلة التيار المستمر ببقية دائرة الطاقة. يحدد تخطيط أشرطة الناقل هذه كيفية تدفق التيار بين المكثف وأجهزة التبديل. يحافظ شريط الناقل المصمم جيدًا على الاتصال قصيرًا ومباشرًا، مما يضيف القليل جدًا من الحث.

يصبح الحث في شريط الناقل مشكلة عندما ترتفع سرعات التبديل. تقوم أجهزة التبديل السريع بسحب التيار على شكل نبضات قصيرة، وأي محاثة في المسار تؤدي إلى ارتفاع الجهد. تعمل هذه المسامير على الضغط على المكثف وأجهزة التبديل.

منطقة الحلقة بين المكثف والمفاتيح مهمة. تلتقط الحلقة الكبيرة المزيد من التدفق المغناطيسي وتخلق المزيد من الحث. يؤدي إبقاء قضبان الناقل قريبة من بعضها البعض أو استخدام شريط ناقل مصفح إلى تقليل مساحة الحلقة وتقليل الحث.

تحمل قضبان الناقل أيضًا التيار المموج الذي يجب أن يتعامل معه المكثف. يقوم التيار المار عبر شريط الناقل بتسخين الموصل، وتنتقل هذه الحرارة إلى أطراف المكثف. تحمل قضبان الحافلات ذات المقطع العرضي المناسب التيار دون تسخين مفرط.

ما هو الدور الذي يلعبه مورد DC Link Capacitor في التركيب؟

يوفر مورد المكثف أكثر من مجرد المكون. تساعد الرسومات الأبعاد والمواصفات الطرفية المصمم على التخطيط لترتيب التركيب. توضح وثائق المورد مكان وضع المحطات الطرفية بالضبط ومقدار الخلوص الذي يحتاجه المكثف.

يقدم بعض الموردين إمكانية التخصيص لتصميمات المنصات كبيرة الحجم. يمكن أن يؤدي ضبط مواضع الأطراف الطرفية، أو تغيير شكل العلبة، أو إضافة ميزات التثبيت إلى تبسيط عملية التكامل. إن التعامل المبكر مع المورد يمنح المصمم المزيد من الخيارات.

غالبًا ما يشتمل الدعم الفني الذي يقدمه مورد DC Link Capacitor على إرشادات التطبيق. يمكن للمورد تقديم المشورة بشأن عزم الدوران الطرفي، وتصميم شريط الناقل، والإدارة الحرارية. توفر هذه النصيحة الوقت أثناء مرحلة التطوير.

ما هي أخطاء التركيب الشائعة التي يجب تجنبها

يؤدي الاتجاه الطرفي إلى بعض المشكلات الأكثر شيوعًا. يتناسب المكثف الذي يحتوي على أطراف على الجانب بشكل مختلف عن المكثف الذي يحتوي على أطراف في الأعلى. يؤدي اختيار الاتجاه الخاطئ إلى فرض تغييرات على شريط الناقل أو تخطيط ثنائي الفينيل متعدد الكلور.

غالبًا ما يتم التغاضي عن الخلوص للتمدد الحراري. تتوسع المكثفات وتنكمش مع تغير درجة الحرارة. يمكن أن يؤدي المقاس الضيق الذي لا يستوعب تلك الحركة إلى الضغط على الأجهزة الطرفية أو أجهزة التثبيت.

الاهتزاز يخلق مشاكل في تطبيقات الهاتف المحمول. يمكن للمكثف الذي لم يتم تأمينه بشكل صحيح أن يتفكك مع مرور الوقت. تتحمل المحطات الطرفية أو شريط الناقل الضغط، وقد تفشل الاتصالات.

بعض أخطاء التركيب الشائعة:

• تركيب المكثف بالقرب من أحد مكونات توليد الحرارة
• عدم السماح بالتخليص لأدوات الإدخال والإزالة
• الإفراط في تشديد أو تشديد البراغي الطرفية
• عدم ترك مساحة للتمدد الحراري

كيف يمكن للمحاكاة الحرارية تحسين قرارات التركيب

تتنبأ أدوات المحاكاة بتوزيع درجة الحرارة داخل العلبة قبل إنشاء أي جهاز. يمكن للمصمم اختبار مواضع مختلفة للمكثف افتراضيًا ومعرفة أي منها يحافظ على برودة المكثف. يوفر هذا النهج الوقت ويتجنب النماذج الأولية المكلفة.

تكشف المحاكاة أيضًا عن النقاط الساخنة التي قد لا تكون واضحة من التخطيط. قد يكون المكثف الذي يبدو جيدًا على لوحة الرسم موجودًا في جيب من الهواء الراكد الذي يسبب ارتفاع درجة الحرارة. تكتشف المحاكاة هذه المشكلات مبكرًا.

A مورد مكثف وصلة DC قد تقدم بيانات حرارية للمحاكاة. تتضمن البيانات المقاومة الحرارية للمكثف وخصائص فقدان الطاقة. استخدام تلك البيانات في المحاكاة يعطي نتائج أكثر دقة.

ما هي الخطوات العملية التي تضمن التركيب الموثوق للمكثف؟

إن التخطيط لوضع المكثف في وقت مبكر من عملية التصميم يمنع حدوث مشكلات لاحقًا. عادةً ما يؤدي ترك المنصب حتى المراحل النهائية من التخطيط إلى تقديم تنازلات. يمنح القرار المبكر المصمم مساحة لتحسين شريط الناقل وتدفق الهواء والدعم الميكانيكي.

الوصول إلى الخدمة يستحق الاهتمام أيضًا. قد يكون من الصعب الوصول إلى المكثف الموجود تحت مكونات أخرى لفحصه أو استبداله. يجب أن يسمح ترتيب التركيب بالوصول عند الحاجة.

يجب التحقق من الخلوص الميكانيكي والتخليص الكهربائي. يجب ألا يلمس المكثف المكونات الأخرى أو جدران العلبة. يجب الحفاظ على مسافات الزحف والتخليص المطلوبة لجهد التشغيل.

يؤكد الاختبار في ظل ظروف التشغيل الأسوأ على أن ترتيب التركيب يعمل. إن تطبيق الحمل الكامل ومراقبة درجة حرارة المكثف يكشف ما إذا كان التصميم الحراري مناسبًا أم لا. يؤدي ضبط التركيب أو تدفق الهواء بناءً على نتائج الاختبار إلى تصميم نهائي موثوق.

بعض الخطوات التي تؤدي إلى التركيب الموثوق:

• ضع المكثف في وقت مبكر من عملية التخطيط
• تحقق من الخلوص من المكونات الأخرى والعلبة
• فكر في الوصول إلى الخدمة للاستبدال النهائي
• استخدم المشابك أو الأقواس في التطبيقات ذات الاهتزازات العالية
• مراقبة درجة الحرارة أثناء اختبار النموذج الأولي
