بنك مكثف عالي الجهد

معلمات الأداء الفني الرئيسية للجهاز

تحمل سعة الجهاز: يجب ألا تتجاوز نسبة السعة المقاسة لكل مرحلة من مراحل الجهاز إلى السعة الاسمية 0 ~ 5٪، ويجب ألا تتجاوز نسبة السعة القصوى والدنيا بين المراحل الثلاث 1.02.

الجهاز قادر على التشغيل المستمر عند 1.05 مرة من الجهد المقنن.

الجهاز قادر على التشغيل المستمر بتيار جذر متوسط ​​مربع لا يتجاوز 1.3 مرة التيار المقنن

يتم تصنيف تكوينات الاتصال الخاصة بتركيبات المكثفات إلى اتصالات أحادية النجمة ووصلات ثنائية النجمة. يتم تصنيف مخططات الحماية لتركيبات المكثفات عمومًا على النحو التالي:
الحماية الأولية: حماية الصمامات الداخلية والخارجية؛

الحماية الثانوية (حماية التتابع):
حماية جهد الدلتا المفتوحة، حماية تفاضلية طولية لجهد الطور، تيار تفاضلي للجسر
الحماية، نقطة محايدة الحماية الحالية غير المتوازنة، الخ.

بالإضافة إلى ذلك، يجب أن يتم تزويد النظام أيضًا بحماية من الجهد الزائد، والجهد المنخفض، والتيار الزائد، والتيار الزائد الفوري، من بين أمور أخرى.

بيئة تشغيل الجهاز

موقع التثبيت: داخلي أو خارجي. ارتفاع التثبيت والتشغيل: 1000 متر وأقل (يجب تحديده عند تقديم الطلب إذا تجاوز 1000 متر).

درجة الحرارة المحيطة في منطقة التركيب والتشغيل: -40 درجة مئوية ~ 45 درجة مئوية (يجب تحديدها عند تقديم الطلب إذا تجاوزت درجة الحرارة هذا النطاق).

يجب أن تكون أرضية تركيب الجهاز مائلة بما لا يزيد عن 5 درجات مع المستوى الرأسي؛ يجب ألا يكون هناك غبار موصل أو متفجر، ولا غازات وأبخرة ضارة، ولا اهتزازات ميكانيكية شديدة في منطقة التركيب والتشغيل.

الزلزال: تسارع الأرض الأفقي 0.25 جم، التسارع العمودي 0.125 جم، كلا التسارعين يعملان في وقت واحد، g هو تسارع الجاذبية.

وفقًا لنموذج التصميم، يمكن تقسيم الجهاز إلى: نوع الخزانة، ونوع الإطار، ونوع الصندوق.

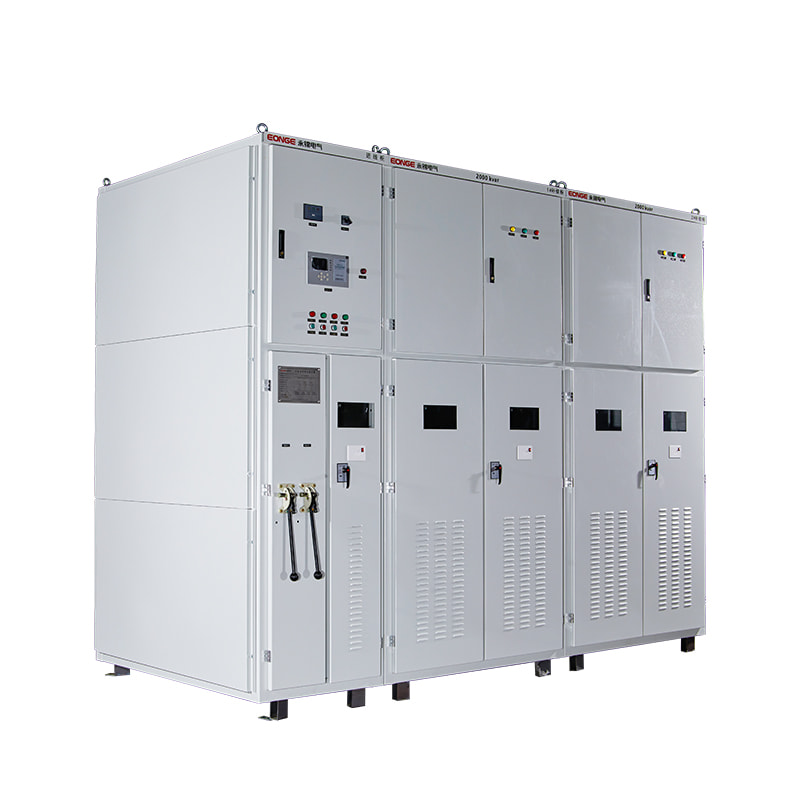

هيكل مجلس الوزراء: يعتمد الهيكل تصميم إطار مشابهًا لمجموعة المفاتيح الكهربائية ذات الجهد العالي، حيث يتم دمج وتركيب جميع المكونات والملحقات المكونة. أبواب الخزانات مصنوعة من ألواح فولاذية أو ألواح شبكية فولاذية مجلفنة. تتكون الوحدة من ثلاثة أجزاء رئيسية: خزانة المفاعل، وخزانة التفريغ، وخزانة المكثف. إنه يتميز بتصميم أنيق وصغير الحجم، إلى جانب التثبيت المريح. يعتبر هذا التصميم من نوع الخزانة مناسبًا بشكل مثالي للتطبيقات الداخلية مع معدلات جهد تبلغ 6‒10 كيلو فولت وتصنيفات سعة 300kvar-8000kvar.

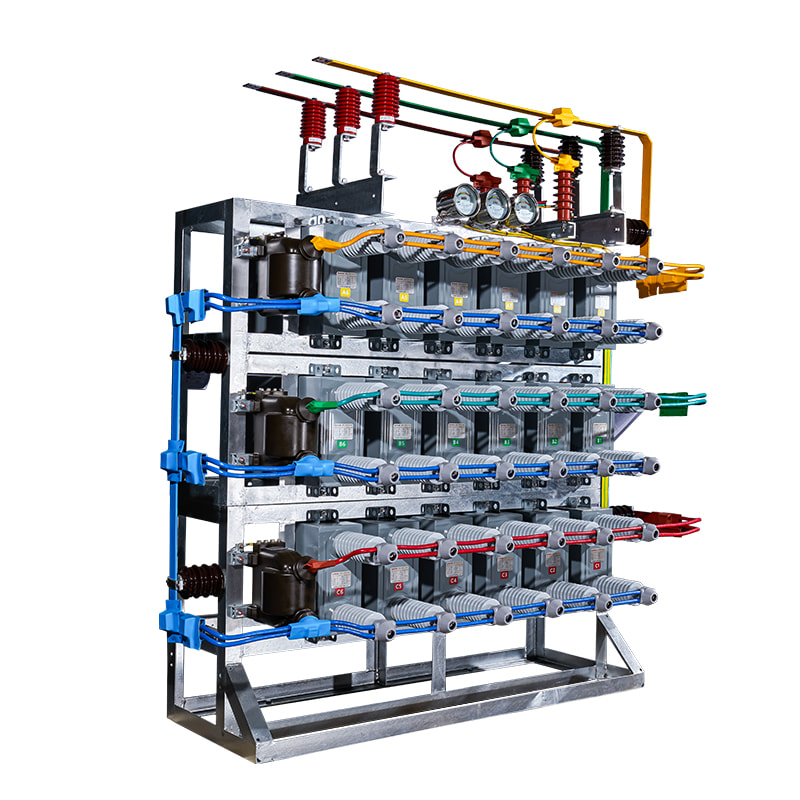

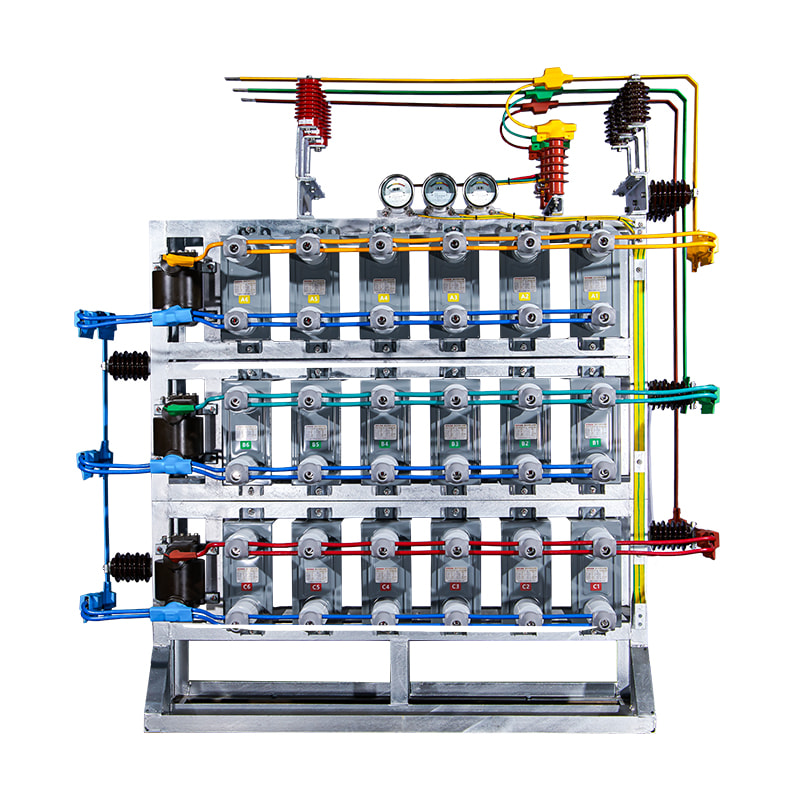

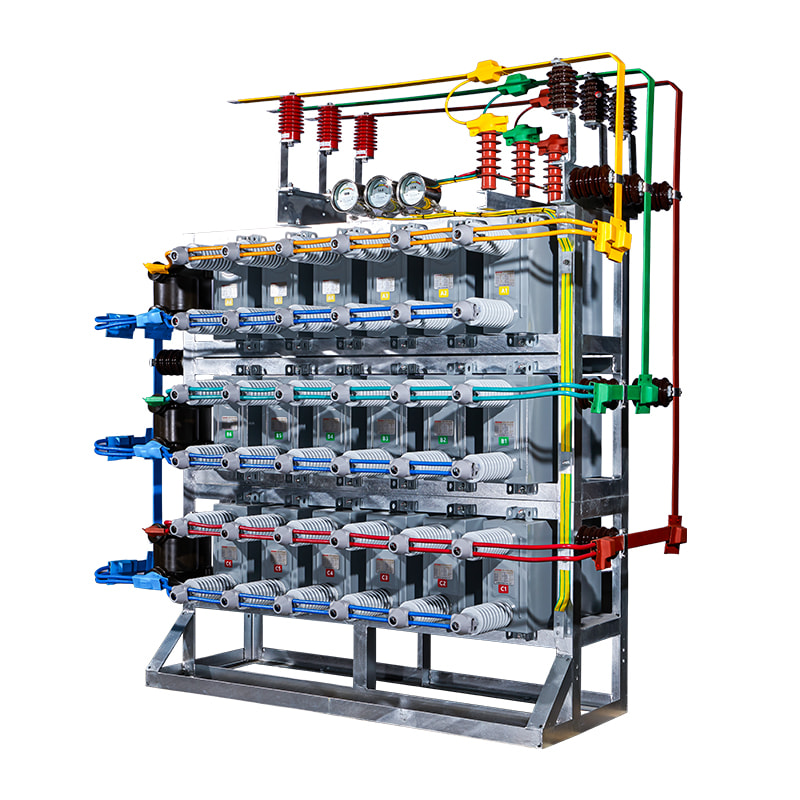

نوع الإطار: يتم إنشاء الهيكل من نوع الإطار عن طريق لحام الفولاذ الزاوي، وفولاذ القناة، وغيرها من التشكيلات الجانبية في إطار قياسي. يتم تركيب وحدات المكثفات على الإطار لتشكيل وحدات معيارية. كما هو مطلوب، يمكن دمج وحدات معيارية متعددة وعوازل بريدية (تستخدم للتوصيل بين الوحدات) لتشكيل تكوينات ذات تقييمات مختلفة للقدرة وتقييمات الجهد.

نوع الصندوق: يمكنه دمج تكوينات نوع الإطار أو نوع الخزانة في حاوية واحدة. تم تصميمه للتركيب في الهواء الطلق، وهو يشغل مساحة أصغر مقارنة بهيكل نوع الإطار ويمكن تهيئته إما للتبديل التلقائي الجماعي أو التبديل الثابت، وهو متوافق تمامًا مع معايير صناعة الطاقة الدولية.
