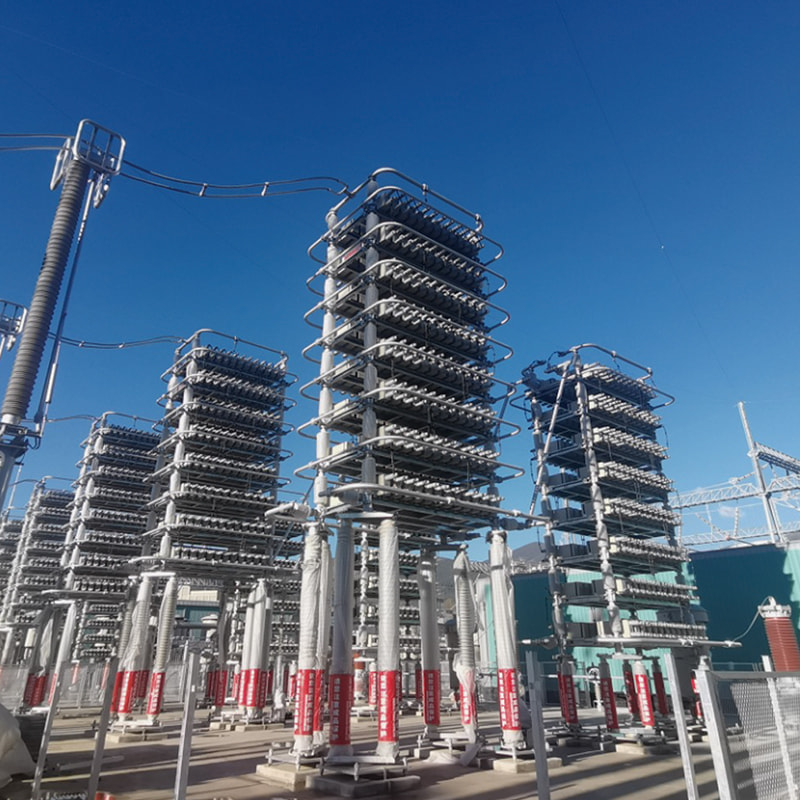

جهاز مكثف HVDC

ميزات تصميم الجهاز

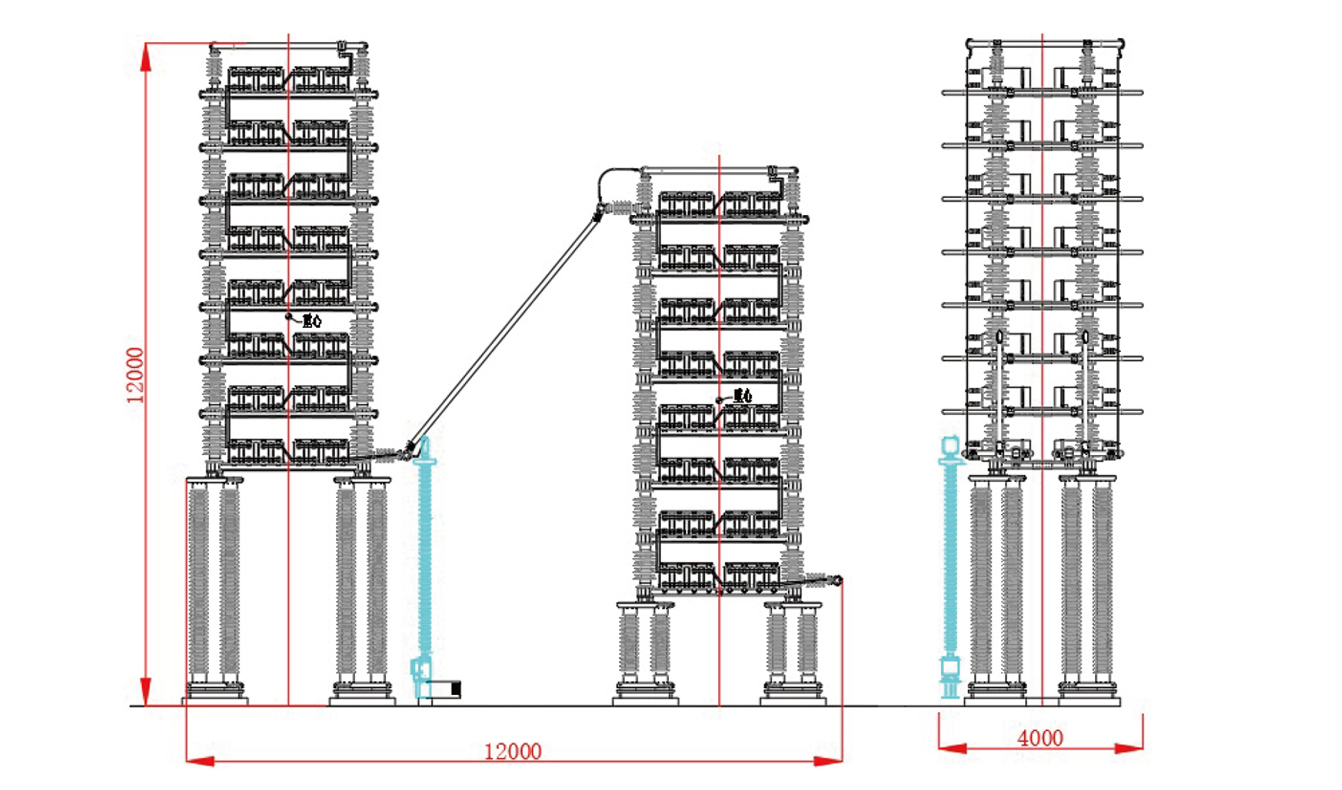

التصميم الهيكلي
التصميم المعياري - وحدات المكثفات متسلسلة وموحدة. يعتمد إطار بنك المكثف تصميمًا معياريًا، مما يسهل النقل والتركيب بمساحة صغيرة. وبمساعدة التصميم ثلاثي الأبعاد المدعوم بالبرمجيات، يمكن إجراء محاكاة الحمل الثابت. تشمل الأحمال التي يجب مراعاتها في تصميم بنك المكثف ما يلي:
1. الأحمال الميكانيكية أثناء التركيب والصيانة والتشغيل.
2. القوى الكهرومغناطيسية الناتجة عن الأعطال الداخلية أو الخارجية لبنك المكثف.
3. أحمال الرياح.
4. القوى الزلزالية.
5. تحدث قوى التمدد والانكماش الحراري نتيجة لتغيرات درجة الحرارة والحمل.

تصميم العزل
يمكن تقسيم هيكل تصميم العزل لإطار بنك المكثف بشكل أساسي إلى: العزل بين الطبقات، والعزل المطلق، والعزل بين الأبراج.

حساب محاكاة المجال الكهربائي
من أجل منع تفريغ الهالة في بنوك المكثفات أثناء التشغيل، من الضروري إجراء حسابات محاكاة المجال الكهربائي.

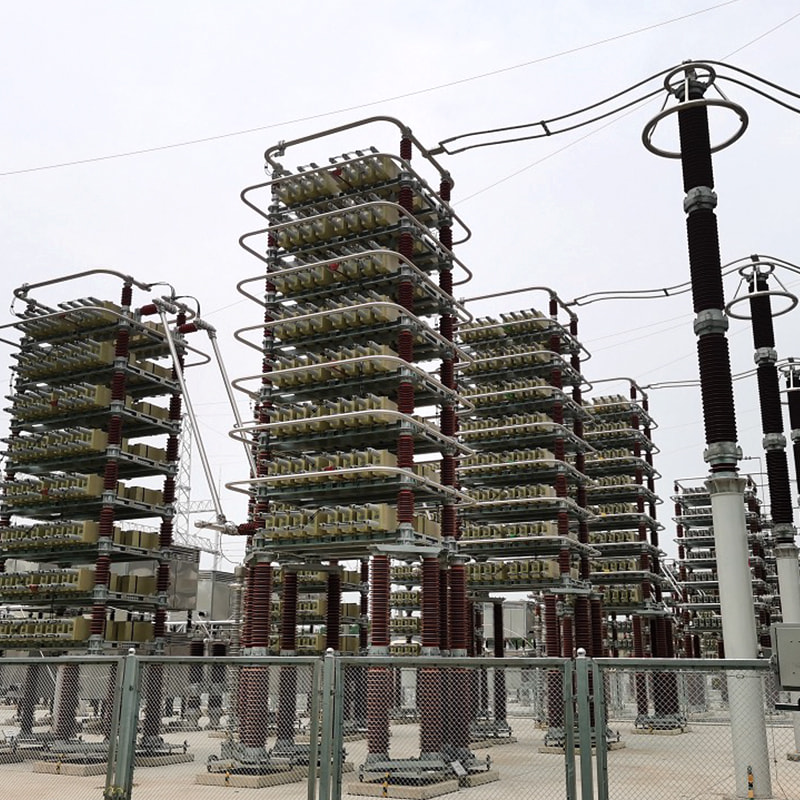

الاختبارات والأبحاث المتعلقة بالـ UHV
للتأكد من أن مجموعات المكثفات المطبقة في مشاريع UHV تلبي تمامًا متطلبات الأداء الزلزالي العالي، تم إجراء التحقق المادي جنبًا إلى جنب مع التصميم بمساعدة المحاكاة، والذي يتوافق مع معايير التحصين الزلزالي بمقدار 9 درجات (0.5 جم).

للتأكد من أن تصميم العزل لبنوك المكثفات لمشاريع الجهد العالي يلبي المتطلبات ويحافظ على هامش مناسب لتحمل الظروف الجوية القاسية المتغيرة باستمرار، تم تكليف التحقق المادي إلى مؤسسة خارجية. ال
تظهر نتائج التحقق أن المنتجات المصنعة من قبل شركة Yongjin اجتازت اختبار U50.
